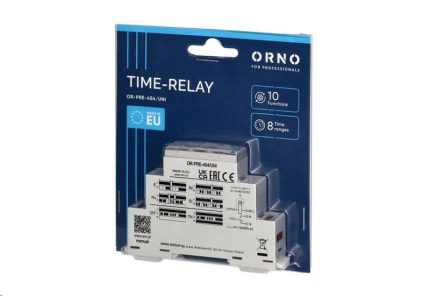

Časové relé ORNO OR-PRE-454/UNI

Multifunkčné relé je modulárne zariadenie, ktoré je zodpovedné za riadenie prevádzky iného zariadenia alebo obvodu v priebehu špecifickej časovej funkcie. Produkt je užitočný v priemyselných aj domácich systémoch. Sú súčasťou inštalácie napájajúcej napr. osvetlenie, kúrenie či ovládanie motorov, čerpadiel, strojov, zariadení, ventilátorov, stýkačov a pod.

Ako názov napovedá, hlavným premenným parametrom zariadenia je čas. Relé má na prednej strane tri nastavovacie gombíky – prvé slúži na výber prevádzkového režimu, druhý určuje časový rozsah a tretí nastavuje čas, ktorý sa vykonáva plynule.

Tento model má až 10 funkcií

• E – oneskorené zapnutie
• Wu – zopnutie na nastavenú dobu
• Bp – symetrická cyklická prevádzka s prestávkou
• Bi – symetrická cyklická prevádzka so zapnutím
• R – oneskorené zopnutie vypnuté ovládané kontaktom S
• Ws – jednorazové zopnutie na nastavenú dobu, spustené zopnutím ovládacieho kontaktu S
• Wa – zopnutie na nastavenú dobu, spustené rozopnutím ovládacieho kontaktu S
• Esá – oneskorené zapnutie a vypnutie riadené kontaktom S
• B – cyklická prevádzka riadená zopnutím ovládacieho kontaktu S
• T – generovanie impulzu 0,5 s po čase T

Relé má tiež základnú funkciu ON/OFF – môže byť trvalo zapnuté alebo vypnuté.

Výrobok je určený na montáž na 35mm DIN lištu v ľubovoľnej polohe a pevné uchytenie zaručujú dva háčiky – horné a spodné. Káble sa do svoriek montujú pomocou univerzálnej skrutky.

Univerzálne napájanie: 12 – 240VAC/DC 50/60 Hz.

Technické špecifikácie:

• Počet kontaktov: 1P
• Menovité zaťaženie AC1: 16 A / 250 V AC
• Menovité zaťaženie DC1: 16 A / 24 V DC
• Menovité napätie: 12 – 230V AC
• Rozsah prevádzkového napájacieho napätia: 0,9 – 1,1 Un
• Maximálny spínací výkon v kategórii AC1: 4000 VA
• Maximálna frekvencia spínania: 600 cyklov/h
• Elektrická životnosť AC1: > 0,5 x 10^5
• Kategória prepätia: III
• Kontaktný odpor: ≤ 100 mOhm
• Materiál kontaktov: AgSnO2
• Odolnosť voči nárazu: 15 g
• Odolnosť proti vibráciám: 0,35 mmDA
• Trieda horľavosti puzdier UL94: V0
• Stupeň krytia (IP): 20
• Skladovacia teplota: -40 °C až +70 °C
• Pracovná teplota: -20 °C až + 50 ° C
• Relatívna vlhkosť: až 85 %
• Rozmery: 90 x 64,5 x 17,5 mm
• Čistá hmotnosť: 66 g
