2 stringy

DC vstupy, MC4

3F 16 A

istič C16

IP65

krytie skrine

18

modulov

DC STRANA

DC ochrana

	2× zvodič prepätia 3P, trieda B+C (T1+T2), Ucpv 1200 V DC, In 20 kA, Imax 40 kA, Iimp 2,5 kA, Up < 4,75 kV; s vizuálnym indikátorom.
	2× poistkový odpájač 2P 10 × 38, 1000 V DC, max. 32 A, s poistkovými vložkami gPV 16 A.
	Výmena poistky bez potreby odpojenia zariadenia.
	8× konektor MC4.

AC STRANA

AC ochrana

	Zvodič prepätia 4P, trieda B+C (T1+T2), Uc 385 V AC, In 20 kA, Imax 40 kA, Up < 1,2 kV.
	Istič 3P, charakteristika C, 16 A, 230/400 V AC, Icn 6 kA.

SKRIŇA

Vlastnosti skrine

	Skriňa na vonkajšie použitie, 18 modulov, priehľadné dvierka, lišta TH35, pásik N+PE.
	Krytie IP65, biele prevedenie, povrchová montáž.
	Rozmery 435 × 260 × 138 mm (Š × V × H).

Je rozvádzač zapojený?

Áno, je plne zapojený solárnymi káblami 6 mm² a vodičmi LGY a pripravený na použitie.

Aké poistky obsahuje?

2× poistkový odpájač 2P 10 × 38 s poistkovými vložkami gPV 16 A.

Aký istič je na AC strane?

Trojfázový istič 3P s charakteristikou C, 16 A, Icn 6 kA.

Aké má rozmery?

435 × 260 × 138 mm (Š × V × H), 18 modulov, krytie IP65.

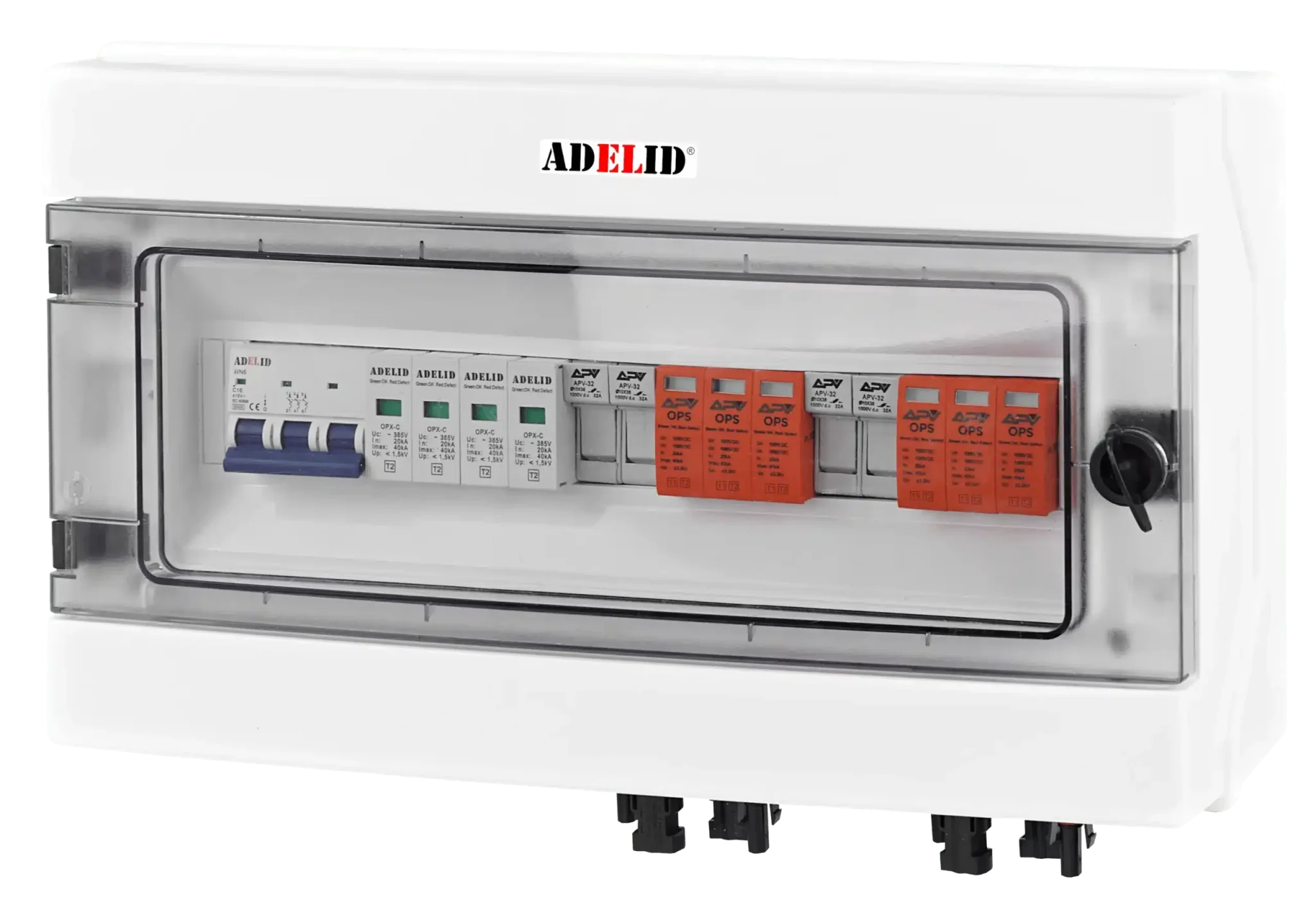

Fotovoltaická rozvodná skriňa, 2 stringy, 1200V DC, typ 1+2 – 385V AC, 3F 16A

Ochrana FV inštalácií proti preťaženiu a skratom v DC/AC fotovoltaických systémoch. Fotovoltaický rozvádzač plne zapojený, pripravený na použitie.

• ochrana typ 1+2
• Produkt je zapojený solárnymi káblami 6,00 mm2 a LGY podľa noriem.
• Rozvádzač má káblové vývodky a vyvedené konektory MC4.
• Možnosť bezpečnej výmeny opotrebovanej poistky bez potreby odpojenia zariadenia.

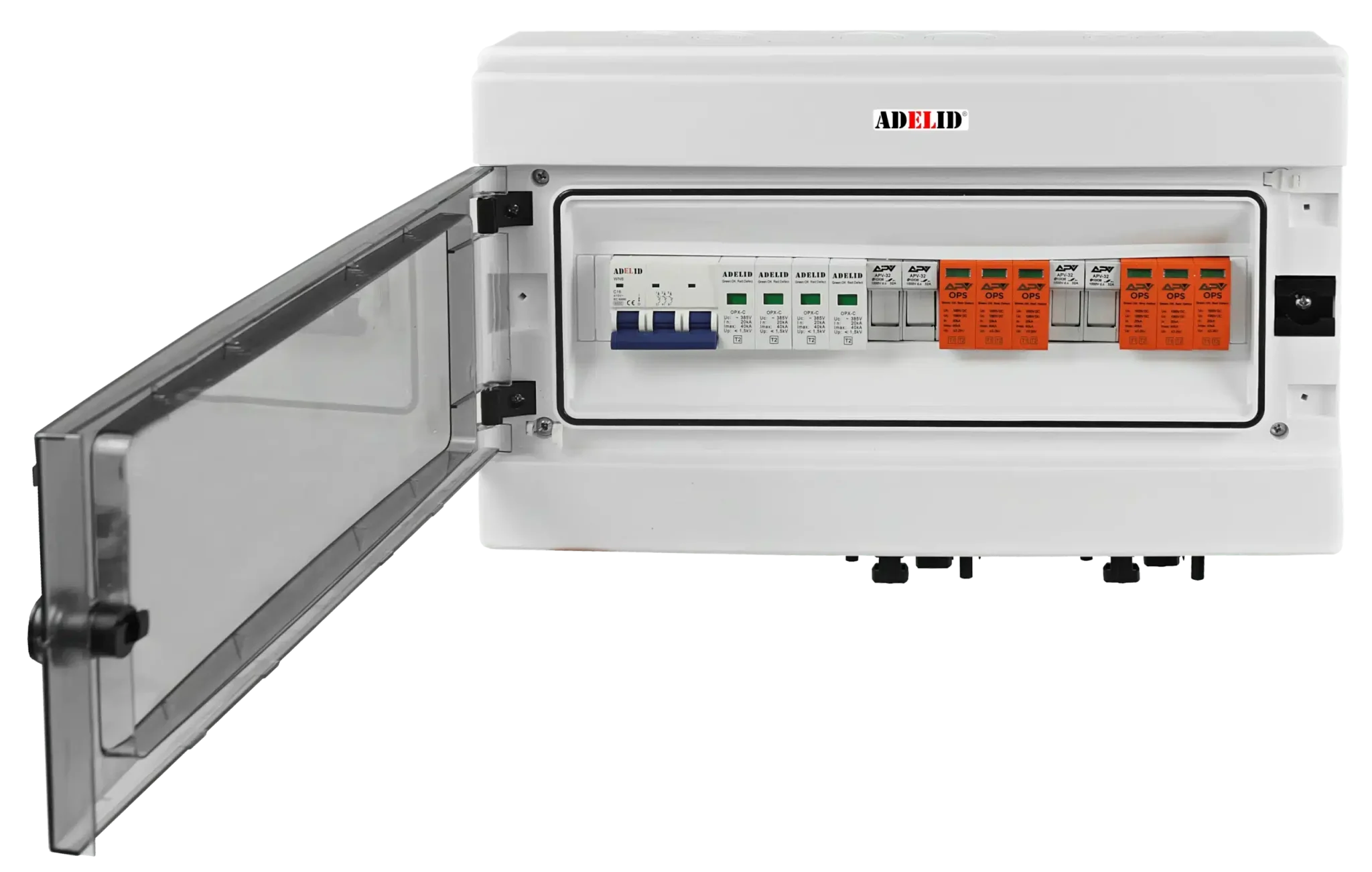

• Kryt fotovoltaického rozvádzača pre 18 modulov, povrchová montáž, krytie IP65, s priehľadnými dverami.

FV fotovoltaický rozvádzač pozostáva z:

• 1x rozvodná skriňa na vonkajšie použitie, 18 modulov, s priehľadnými dvierkami a  pásikom  N+PE , lišta TH35
• 2x  poistkový odpájač  2P 10×38 1000V DC s  dvomi  poistkovými vložkami 16A
• 8x  konektor MC4 pre rozvádzače
• 2x  gumená čiapočka

Predprípravený fotovoltaický rozvádzač

Rozvodná skriňa je predpripravená na použitie pre fotovoltaické elektrárne.

• Určené pre vonkajšie použitie
• Biele prevedenie
• Jednoduchá inštalácia vďaka montážnej spone

Charakteristika zvodičov prepätia 3P trieda B+C [T1+T2] 1200V DC

Zvodiče prepätia triedy B+C (T1+T2) sa používajú  na ochranu fotovoltaických inštalácií proti indukovaným napätiam, spínacím napätiam a tým, ktoré sú spôsobené atmosférickými faktormi. Sú vybavené vizuálnym indikátorom prevádzky (zelená – ochrana, červená – bez ochrany).

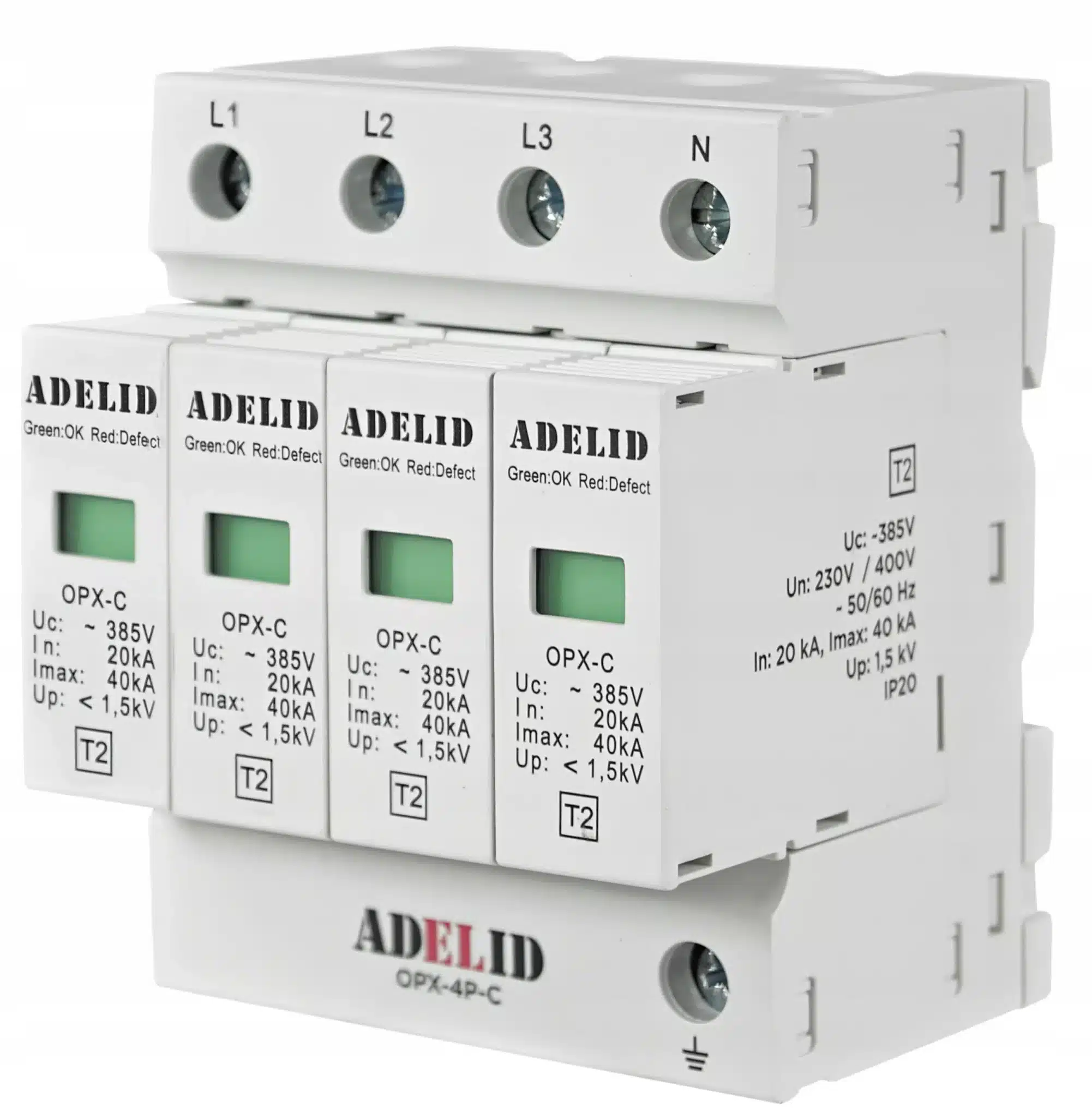

Charakteristika 4-pólového, 3-fázového zvodiča prepätia, triedy 1+2

Zvodič prepätia, bleskoistka alebo prepäťová ochrana  je zariadenie určené na ochranu elektrických zariadení pred prechodnými prepätiami s obmedzením trvania a frekvencie následného prúdu.

Prepätia sa môžu vyskytnúť  napríklad pri zapnutí alebo vypnutí nezaťaženého vzdušného vedenia alebo pri údere blesku do vzdušného vedenia, poškodiť môžu izoláciu a iné sieťové prvky.

Charakteristika poistkových odpájačov 2P 10×38 1000V DC

Poistkový odpájač  vybavený dvoma poistkovými vložkami gPV. Na použitie vo fotovoltaických elektrárniach.

Vlastnosti :

• Ochrana obvodov proti prúdom vznikajúcim pri preťažení
• Ochrana obvodov proti skratu
• Trojfázový

CE certifikát

Schéma zapojenia – 2 stringy
