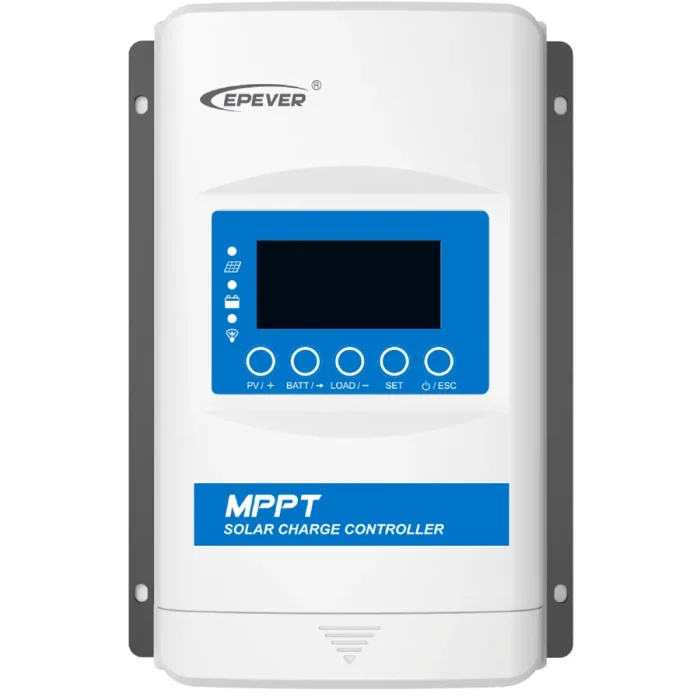

MPPT regulátor nabíjania EPsolar 20A/100VDC XTRA 2210N

Nová generácia MPPT regulátorov Epsolar XTRA s LCD displejom pre ostrovné systémy s napätím panelov až 100V, maximálny nabíjací prúd 20A.

70,90 s DPH

Dostupné - môžete mať 24.06 - 02.07

Dostupné - môžete mať 24.06 - 02.07

  • Doručenie zdarma od 99€ do 10kg
  • Vrátenie tovaru zdarma
  • Kvalita zaručená
  • Značkový tovar
Katalógové číslo: 00987

EPsolar MPPT regulátor nabíjania  20A/100VDC XTRA 12/24V

regulátor

Séria MPPT regulátorov série XTRA je zárukou vysokej kvality a maximálnej výbavy pre ostrovné systémy s napätím panelov až 100V a max. nabíjacím prúdom 20A. Vhodné pre batérie 12/24 a solárne panely 260W/12V, 520W/24V

Regulátor XTRA je vhodný pre širokú škálu ostrovných aplikácií, ako sú chaty, domy a podobne. Vhodný je aj pre použitie vo vozidlách a to vďaka možnosti uzemnenia na mínusový pól.

Priamo v MPPT regulátore je integrovaný multifunkčný displej pre jednoduché monitorovanie systému a prípadné nastavenie prevádzkových parametrov ako aj kontrolných LED diód. Regulátor pracuje v podstate ako akýsi menič, ktorý vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie / zvýšiť prúd a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel.

Regulátor je kompatibilný s olovenými aj lítium-iónovými batériami.

regulátor

Možnosti nastavenia:

  • pomocou vstavaného displeja
  • pomocou externého displea MT50 (nie je súčasťou balenia)
  • pomocou kábla EPsolar USB a počítača
  • pomocou USB modulu BLE-01 a mobilnej aplikácie

Čo je to MPPT?

Regulátor pre solárne panely obsahuje najmodernejšiu MPPT (Maximum PowerPoint Tracking) technológiu - algoritmus zameraný na sledovanie bodu maximálneho výkonu, čím umožňuje solárnemu modulu pracovať pri optimálnom napätí. V porovnaní s tradičným PWM regulátorom, MPPT technológia zvyšuje účinnosť nabíjania o približne 30%.

Tento model môže poskytnúť maximálny nabíjací prúd do batérie 20A, čo sa rovná výkonu panelu 260Wp pre 12V batériu, 520Wp pre 24V batériu. Ak panel poskytuje vyšší výkon, regulátor ho obmedzí na svoj maximálny nominálny výkon. Výkon FV panelov nesmie prekročiť 1,5-krát nominálny výkon regulátora!

Solárne panely je možné zapájať do série, pričom výstupné napätie na prázdno, označované ako Voc, nesmie prekročiť hodnotu 100V. Ak je táto hodnota prekročená, regulátor sa môže trvale poškodiť. Treba brať do úvahy, že napätie solárneho panelu stúpa so znižujúcou sa teplotou okolia a hodnota Voc uvedená v parametroch solárneho panelu je určená pre 25°C. Preto odporúčame, aby hodnota Voc neprekročila 90V.

Parametre regulátora, najmä typ batérie, možno nastaviť pomocou zabudovaného LCD alebo externého displeja MT50. Externý displej MT50 nie je súčasťou balíčka, no je možné si ho dokúpiť.

Zapojenie

  1. K solárnemu regulátoru pripojíme batériu. Na plusový vodič inštalujeme vhodne dimenzovanú DC poistku a to čo najbližšie k pólu batérie (pozícia 3)
  2. Pripojte záťaž (pozícia 4)
  3. Pripojte solárny panel (pozícia 2)
  4. (pozícia 1) - možnosť pripojenia externého teplotného čidla
  5. (pozícia 5) - možnosť pripojenia externého displeja MT-50, USB komunikačného kábla pre komunikáciu s PC, alebo Bluetooth modulu BLE-01 pre komunikáciu s mobilným telefónom/tabletom

Vlastnosti

  • Multifunkčný vstavaný LCD displej pre kompletný monitoring a nastavovanie parametrov
  • Stupeň krytia IP32
  • Platový predný kryt, zadná časť z vylisovaného hliníka- chladič
  • Komunikačný port využíva profesionálny ochranný čip, ktorý môže poskytnúť napájanie 5VDC a má ochranu proti nadmernému prúdu a skratu.
  • Pokročilá technológia MPPT s účinnosťou najmenej 99,5%
  • Veľmi rýchle sledovanie a zaručená efektivita sledovania
  • Pokročilý riadiaci algoritmus MPPT pre minimalizáciu strát, rýchlosti a stratového času
  • Vysoko kvalitné komponenty, zdokonaľujúce výkon systému s maximálnou účinnosťou konverzie 98%
  • Presné rozpoznanie a sledovanie maximálneho bodu výkonu
  • Automatické obmedzenie nabíjacieho výkonu a prúdu
  • Široký rozsah prevádzkového napätia MPP
  • Kompatibilný s olovenými a lítium-iónovými batériami
  • Funkcia kompenzácia teploty batérie
  • Funkcia prevádzkových štatistík v reálnom čase
  • Funkcia pre zníženie teploty pri prehriatí
  • S rozhraním komunikačnej zbernice RS-485 a komunikačným protokolom Modbus je k dispozícii pre rôzne požiadavky
  • Monitorujte a nastavujte parametre pomocou mobilného telefónu alebo PC
  • Rozsiahle elektronické ochrany

Vstavané ochrany

  • FV nadprúd
  • Skrat FV
  • Obrátená FV polarita
  • Obrátená polarita batérie
  • Prepätie batérie
  • Nadmerné vybitie akumulátora
  • Prehriatie batérie
  • Nízka teplota lítiovej batérie
  • Skrat záťaže
  • Preťaženie záťaže
  • Prehriatie regulátora

Parametre

  • Nominálne systémové napätie: 12/24V auto voľba
  • Nabíjací prúd: 20A
  • Vybíjací prúd: 20A
  • Rozsah napätia batérie: 8-32V
  • Max. FV napätie na prázdno: 100V pri 25°C (92V pri minimálnej teplote okolia)
  • MPP rozsah napätia: Napätie batérie +2°C do 72V
  • Max. vstup FV: 260W pri 12V a 520W pri 24V
  • Vlastná spotreba: <12mA
  • Pokles napätia pri vybíjaní: <0,23V
  • Teplotná kompenzácia: -3mV/°C/2V
  • Uzemnenie: spoločne na mínus pól
  • RS485 rozhranie: 5VDC/100mA
  • USB rozhranie: 60S
  • Prevádzková teplota okolia: -25°C až 50°C
  • Rozsah skladovacej teploty: -20°C až 70°C
  • Relatívna vlhkosť: <95%
  • Krytie: IP32
  • Rozmery: 217x158x56,5mm
  • Montážne rozmery: 180x149mm
  • Rozmer montážnej diery: 5mm
  • Terminál: 6AWG 16mm2
  • Odporúčaný kábel: 10AWG, 6mm2
  • Hmotnosť: 0,96kg
