50 kA

Iimp (10/350)

100 kA

Imax (8/20)

< 2,5 kV

Up

385 V AC

Uc

OCHRANA

T1 + T2 v jednom module

	Prvý aj druhý stupeň prepäťovej ochrany v jednom zariadení.
	Plynový iskrišťový zvodič (GDT) odvádza impulzné prúdy do uzemnenia.
	Podľa výrobcu nie sú potrebné oddeľovacie tlmivky medzi stupňami.

POUŽITIE

Siete a inštalácia

	Siete TN, TN-C, TN-C-S, TN-S a TT.
	Pri vstupe inštalácie do objektu, v rozvádzačoch a podružných rozvádzačoch.
	Prierez vodiča max. 35 mm², krytie IP20, prevádzka −30 až +50 °C.

Aký typ ochrany to je?

Kombinovaná prepäťová ochrana T1+T2 (B+C) s iskrišťom (GDT).

Pre aké siete je vhodná?

TN, TN-C, TN-C-S, TN-S a TT, trojfázové zapojenie 3P+NPE.

Aký impulzný prúd zvládne?

Iimp (10/350) 50 kA, Imax (8/20) 100 kA.

Aká je ochranná úroveň?

Up < 2,5 kV pri Uc 385 V AC.

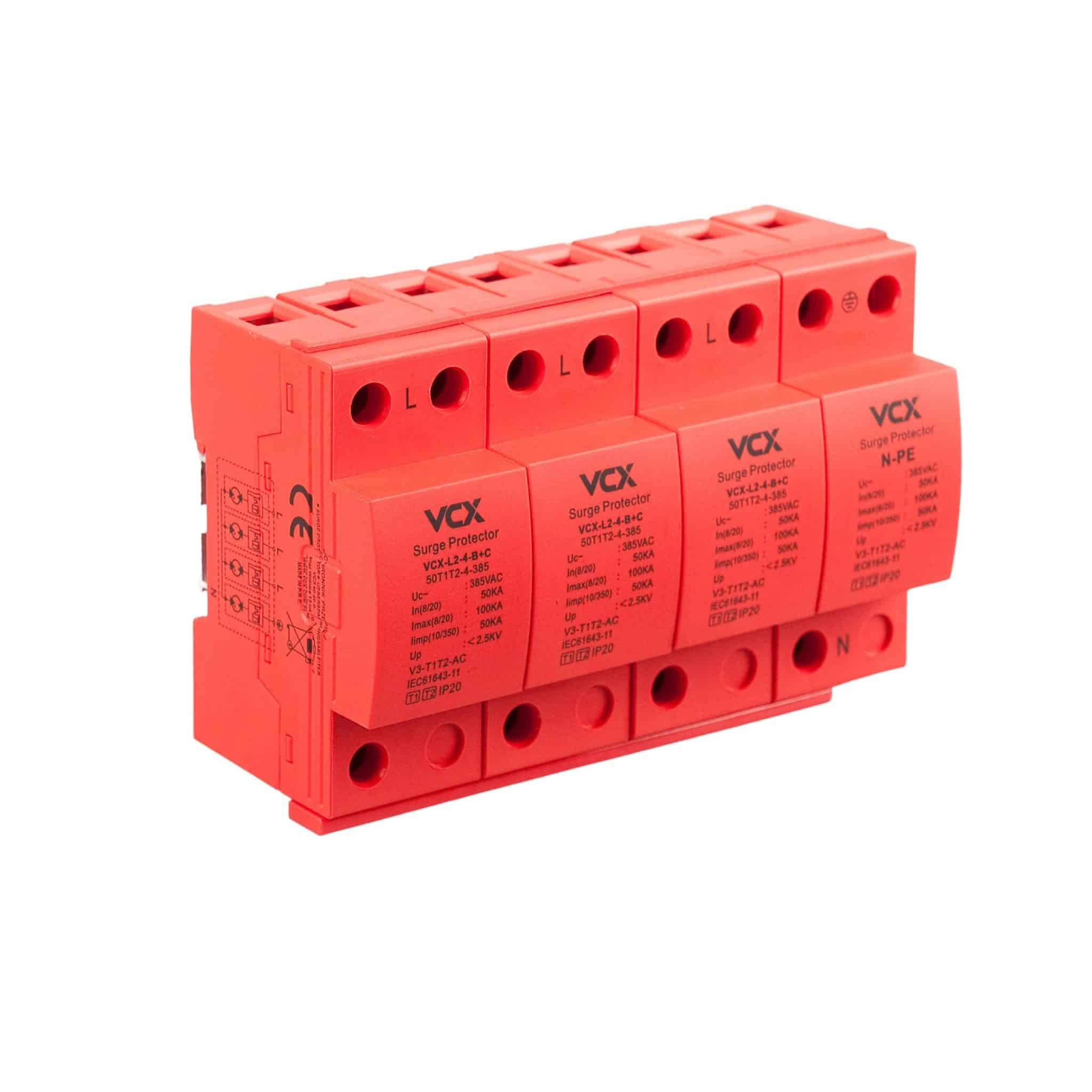

Spoľahlivá ochrana pred prepätím VCX T1+T2 3P NPE 50 kA AC

Ochranný obmedzovač prepätia VCX BC3P NPE 50KA s iskrišťovou technológiou je určený na ochranu nízkonapäťových elektrických inštalácií a pripojených zariadení pred účinkami prepätí spôsobených bleskovými výbojmi, indukovanými prepätiami a spínacími javmi. Zariadenie kombinuje ochranu typu T1 a T2, takže poskytuje prvý aj druhý stupeň prepäťovej ochrany v jednom module.

Obmedzovač je určený pre trojfázové AC siete a konfiguráciu 3P+NPE. Vďaka iskrišťovej konštrukcii dokáže odviesť vysoké impulzné prúdy a obmedziť nebezpečné prepätie, ktoré by mohlo poškodiť elektroinštaláciu, elektroniku alebo elektrické spotrebiče.

Ochrana T1 + T2 v jednom zariadení

VCX BC3P NPE 50KA je určený na použitie ako kombinovaná ochrana T1 + T2 (B+C). Výrobca uvádza použitie v sieťach TN, TN-C, TN-C-S, TN-S a TT. Je vhodný najmä na inštaláciu pri vstupe elektrickej inštalácie do objektu, v rozvádzačoch a podružných rozvádzačoch.

Zariadenie odvádza impulzné prúdy do uzemnenia a pomáha chrániť elektrické zariadenia pred účinkami priamych aj nepriamych prepätí. Vďaka kombinácii stupňov T1 a T2 nie je pri tomto riešení potrebné používať samostatné tlmivky na vzájomné oddelenie jednotlivých stupňov ochrany podľa údajov výrobcu.

Iskrišťová technológia

Ochranný prvok využíva plynový iskrišťový zvodič (GDT), ktorý je určený na bezpečné odvedenie vysokých impulzných prúdov. Pri vzniku nebezpečného prepätia vytvorí vodivú cestu a odvedie impulznú energiu do uzemňovacieho systému.

Maximálny impulzný prúd Iimp (10/350) dosahuje 50 kA, čo predstavuje významnú rezervu pre ochranu elektrickej inštalácie pred impulznými prúdmi spôsobenými bleskom. Menovitý výbojový prúd In (8/20) je 50 kA a maximálny výbojový prúd Imax (8/20) dosahuje 100 kA.

Kľúčové vlastnosti

• Kombinovaná ochrana T1 + T2 (B+C)
• Iskrišťová technológia s plynovým iskrišťom
• 3P+NPE pre trojfázové elektrické siete
• Vhodný pre siete TN, TN-C, TN-C-S, TN-S a TT

Vďaka podpore viacerých typov uzemňovacích sústav a kompaktnému modulovému vyhotoveniu je vhodný pre široké spektrum nízkonapäťových elektrických inštalácií.

Prečo zvoliť VCX BC3P NPE 50KA?

VCX BC3P NPE 50KA predstavuje riešenie pre elektrické rozvádzače, kde je požadovaná kombinovaná ochrana T1 a T2. Vysoká hodnota impulzného prúdu 50 kA (10/350) spolu s maximálnym výbojovým prúdom 100 kA (8/20) umožňuje účinnú ochranu elektroinštalácie pred silnými prepäťovými impulzmi.
