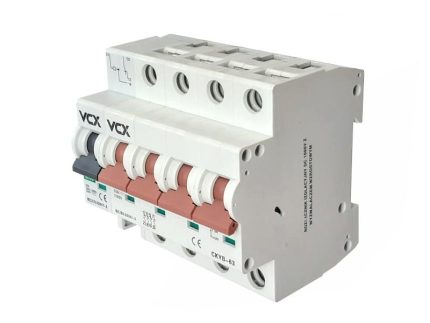

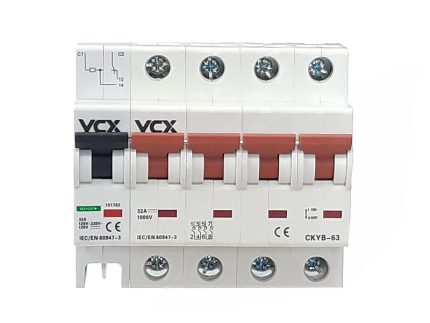

Odpínač s vypínacou spúšťou VCX CKYB63+MX+OFF PV 4P 32A 1000V DC

4-pólový odpínač s vypínacou spúšťou slúži na odpájanie fáz a odpájanie napájania konkrétnych častí inštalácie. Využitie u fotovoltaiky – na pripojenie alebo odpojenie meničov DC/AC alebo iných častí obvodu jednosmerného prúdu k fotovoltaickým modulom. Konštrukcia odpínača umožňuje pripojenie menovitých prúdov do 32A a napätia 1000V DC.

Výrobok primárne vedie elektrinu za menovitých podmienok a tiež pri preťažení, skrate alebo iných poruchách. Môže tak ale robiť iba po obmedzenú dobu. Navyše odpája obvod za menovitých podmienok a podmienok preťaženia.

Výhodou ističov oproti poistkovým vložkám je pripravenosť na opätovné zapnutie ihneď potom, čo pominie príčina vypnutia niektorej z ističových ochrán (skrat alebo preťaženie).

Technické údaje:

• Menovitý prúd max: 32A DC
• Menovité napätie Ui: 1000V DC (250V DC na modul)
• Polarizovaný: nie
• Prepätie Uimp = 8kV
• Ako hlavný odpojovač: Áno
• Menovitý trvalý prúd: 32 A
• Vhodné pre inštaláciu do rozvádzačov: A
• Ako prevádzkový odpojovač: Áno
• Montážne vodiče 1-35 mm²
• Uťahovací moment: 2-3,5 Nn
• Šírka vyjadrená v počte polí: 5
• Stupeň krytia: IP20
• Vyhovuje norme IEC/EN 60947-3
• Prepäťová spúšť: 120 -230 V AC/120 V DC
• Prevádzková teplota: -40 °C až +85 °C
• Uchytenie: na DIN lištu
