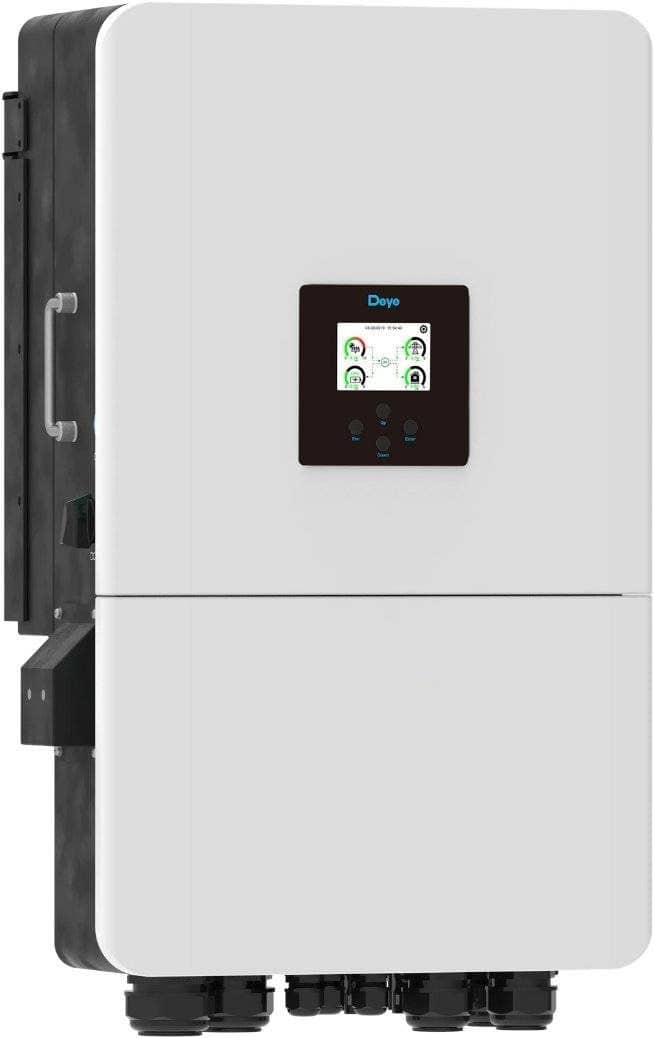

Výkonný 3-fázový hybridný menič pre 48 V batérie SUN-14K-SG05LP3-EU-SM2

Deye SUN-14K-SG05LP3-EU-SM2 je 3-fázový hybridný menič s menovitým výkonom 14 kW, určený pre fotovoltické systémy s nízkonapäťovým batériovým úložiskom. Podporuje batérie s napätím 40 až 60 V DC, takže je vhodný pre 48 V batériové systémy. Kombinuje fotovoltický menič, batériovú nabíjačku a riadenie energie v jednom zariadení.

Menič podporuje asymetrický 3-fázový výstup, pričom umožňuje flexibilné rozdelenie výkonu medzi jednotlivé fázy. Maximálny výkon na jednej fáze môže dosiahnuť až 10 kW. Pri krátkodobom zvýšení záťaže dokáže v režime off-grid poskytnúť až dvojnásobok menovitého výkonu počas 10 sekúnd.

Výkonný FV vstup a 2 MPPT

Na strane fotovoltiky ponúka menič maximálny FV vstupný výkon 22,4 kW. K dispozícii sú 2 MPPT trackery so zapojením 2+2 stringy. Rozsah MPPT je 160 až 650 V, maximálne vstupné napätie 800 V a maximálny prevádzkový vstupný prúd 36 A + 36 A.

Vďaka dvom nezávislým MPPT je možné flexibilnejšie navrhnúť FV pole pri rôznych orientáciách alebo sklonoch panelov. Pri návrhu systému je však potrebné dodržať napäťové a prúdové limity jednotlivých MPPT.

48 V batériový systém s vysokým prúdom

Deye SUN-14K-SG05LP3-EU-SM2 je určený pre nízkonapäťové batérie 40–60 V a podporuje olovené aj lítiové batérie. Maximálny nabíjací aj vybíjací prúd dosahuje 260 A. Pri lítiových batériách umožňuje automatickú komunikáciu s BMS cez CAN alebo RS485.

Takto vysoký prúd je vhodný pre výkonné 48 V batériové úložiská, zároveň však treba pri návrhu systému správne dimenzovať batérie, káble, poistky a ďalšie DC komponenty.

Smart Load a inteligentné riadenie energie

Menič disponuje funkciou Smart Load, ktorá umožňuje riadiť napríklad vykurovaciu špirálu, generátor alebo ďalší zdroj či spotrebič podľa aktuálnej energetickej situácie. K dispozícii sú aj funkcie Grid Peak Shaving a Phase Balancing.

Praktickou funkciou je aj možnosť AC-coupling, teda využitie meniča pri modernizácii existujúcej fotovoltickej elektrárne. Aktuálny datasheet zároveň uvádza možnosť paralelnej prevádzky až 10 jednotiek pre on-grid aj off-grid systémy.

Monitorovanie a komunikácia

Stav systému je možné sledovať a nastavovať prostredníctvom farebného LCD displeja. Komunikácia s BMS prebieha cez CAN alebo RS485, pričom menič podporuje aj Modbus RTU cez RS485 pre integráciu s externými riadiacimi systémami.

Pre vzdialené monitorovanie možno využiť platformu Solarman. Wi-Fi dongle je podľa dodaných údajov súčasťou balenia; podporované sú aj Ethernet a LTE komunikačné možnosti.

Konštrukcia a ochrana

Menič má krytie IP65 a je určený na nástennú inštaláciu vo vonkajšom prostredí. Prevádzkový rozsah je −40 až +60 °C, pričom pri teplotách nad 45 °C dochádza k zníženiu výkonu. Maximálna účinnosť dosahuje 97,6 %.

Hlavné výhody:

• 3-fázový hybridný menič s výkonom 14 kW
• Nízkonapäťový batériový systém 40–60 V
• Maximálny FV vstupný výkon až 22,4 kW
• 2 MPPT trackery a 4 stringové vstupy
• Maximálny nabíjací a vybíjací prúd až 260 A
• Asymetrický 3-fázový výstup – až 10 kW na jednu fázu
• Podpora paralelného zapojenia až 10 meničov
• Podpora AC-coupling pre rozšírenie existujúcej fotovoltiky
• Smart Load pre riadenie vybraných spotrebičov podľa dostupnej energie
• Komunikácia s BMS cez CAN a RS485
• Vzdialené monitorovanie systému
• Krytie IP65 a prevádzka pri teplotách od −40 do +60 °C
