POUŽITIE

Kde sa transformátor uplatní

Elektromery: napríklad Eastron SDM630 MCT Modbus so vstupom 5 A.

Fotovoltika: monitorovanie energie vo FV systémoch.

EMS/BMS: systémy riadenia a monitorovania energie, analýza siete.

Montáž: overte, či priemer vodiča zodpovedá otvoru 24 mm.

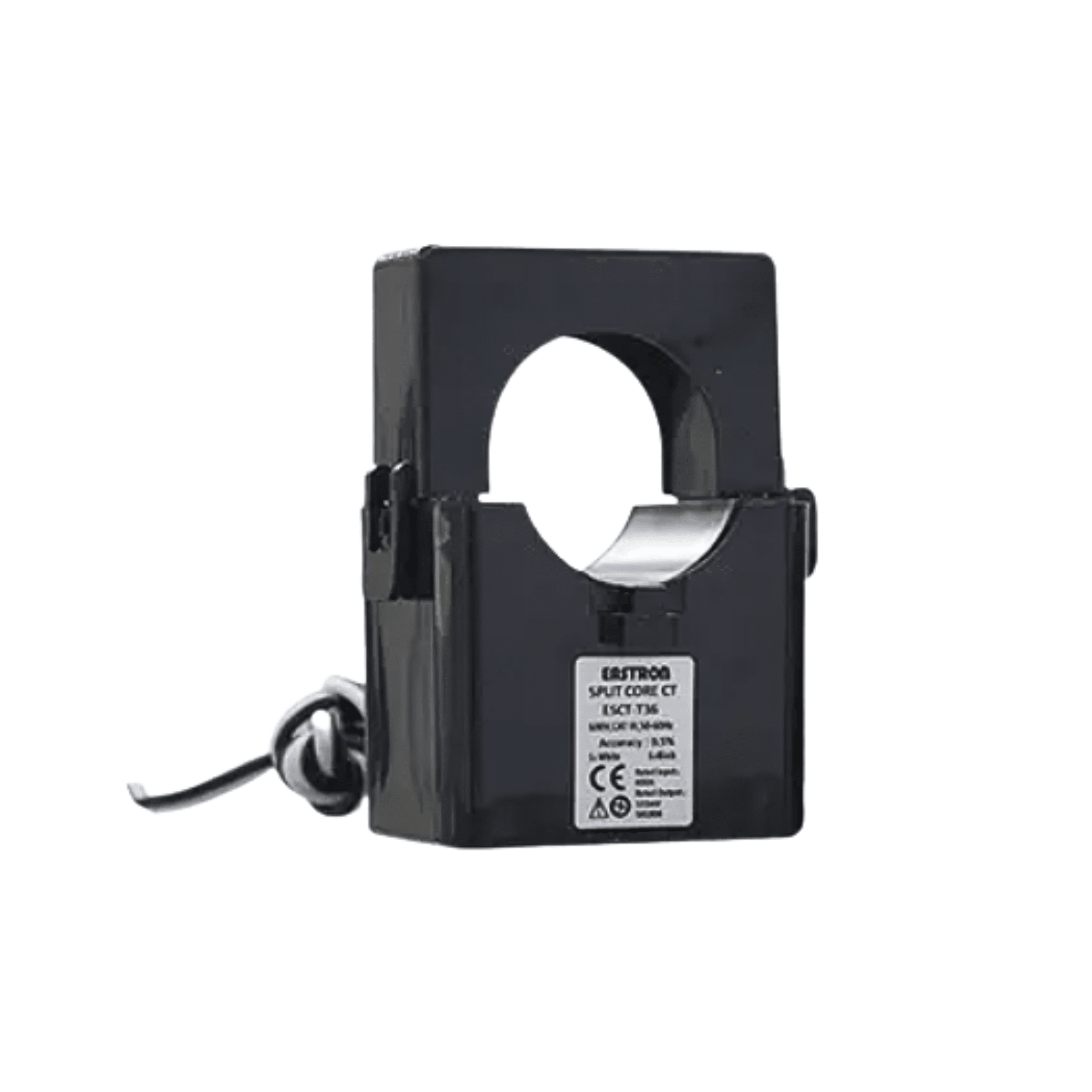

Prúdový transformátor 100A / 5A s deleným jadrom

Prúdový transformátor VCX CT24 100 A/5 A je určený na meranie elektrického prúdu v inštaláciách, kde je potrebné previesť primárny prúd na štandardizovaný sekundárny výstup 5 A. Vďaka konštrukcii s deleným jadrom (split-core) ho možno nainštalovať na existujúci vodič bez nutnosti jeho rozpojenia, čo výrazne zjednodušuje montáž.

Transformátor je vhodný na spoluprácu s elektromermi a ďalšími meracími zariadeniami so vstupom 5 A. Výrobca uvádza napríklad kompatibilitu s elektromerom Eastron SDM630 MCT Modbus. Použitie nájde aj v systémoch monitorovania spotreby energie, BMS a EMS, fotovoltických inštaláciách, pri analýze elektrickej siete alebo v priemyselnej automatizácii.

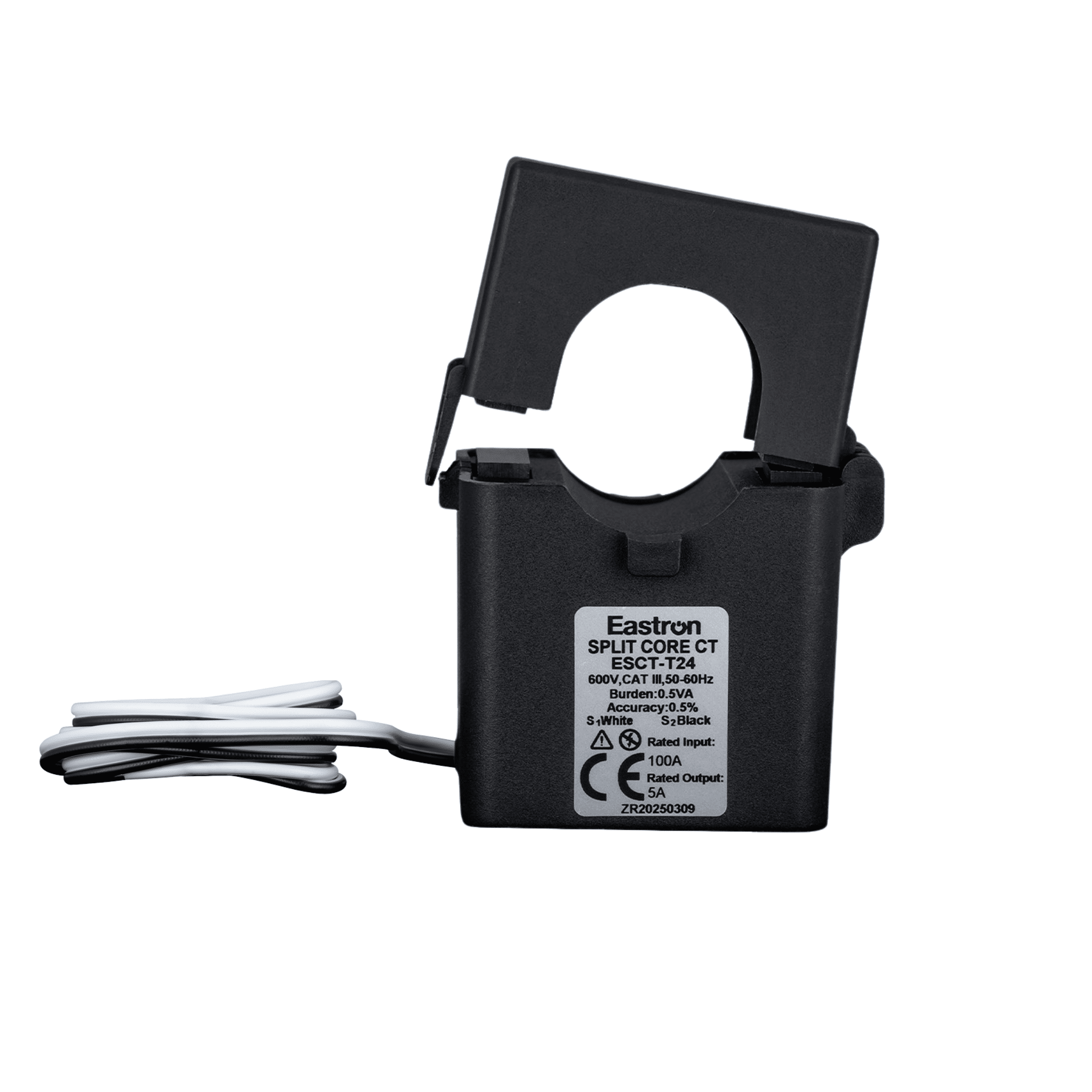

Rýchla montáž bez rozpojenia vodiča

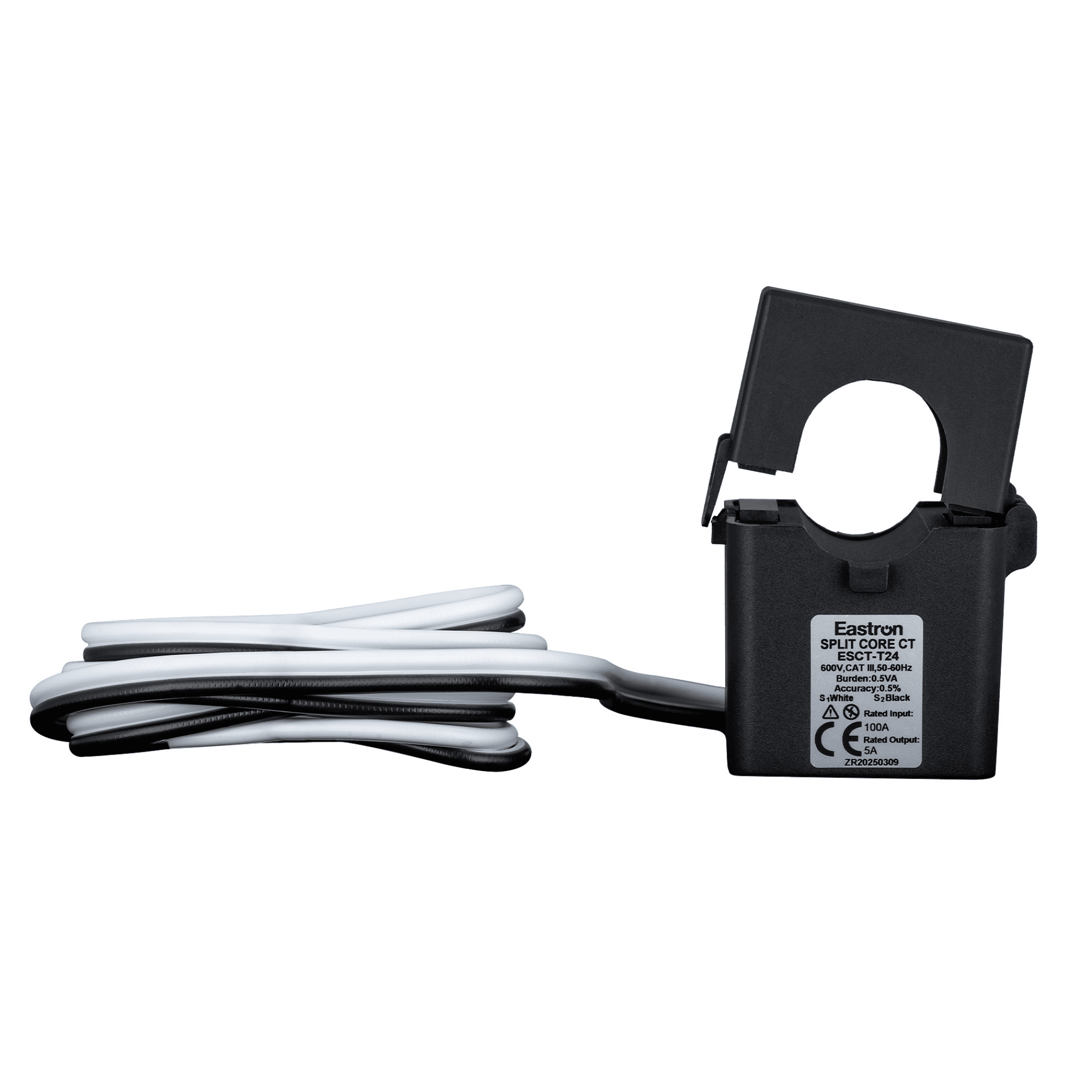

Delené jadro umožňuje transformátor jednoducho otvoriť a nasadiť na existujúci vodič. Pri inštalácii preto nie je potrebné rozpojovať meraný obvod. Otvor transformátora má priemer 24 mm, takže pri výbere je potrebné overiť, či priemer použitého vodiča zodpovedá dostupnému priestoru. Súčasťou je 1 m dlhý kábel pre pripojenie sekundárneho výstupu.

Presné meranie prúdu 100 A/5 A

Menovitý primárny prúd transformátora je 100 A a sekundárny výstup poskytuje 5 A AC. Výrobca uvádza presnosť triedy 0,5 alebo 1 v rozsahu 20–120 % menovitého prúdu a fázový posun menší ako 2° pri 50 % menovitého prúdu.

Potrebujete vyšší merací prúd? Tento model je určený pre primárny prúd 100 A. K dispozícii je aj VCX CT24 s menovitým prúdom 200 A/5 A.

Kľúčové vlastnosti:

	delené jadro pre jednoduchú montáž bez rozpojenia vodiča
	trieda presnosti 0,5
	vodič s dĺžkou 1 m
	vhodný pre elektromery, analyzátory siete a systémy monitorovania energie
	kompatibilný napríklad s Eastron SDM630 MCT Modbus
	vhodný aj pre fotovoltické systémy, EMS/BMS a ďalšie aplikácie monitorovania energie

CT24 100 A/5 A je delený prúdový transformátor s otvorom Ø24 mm

Delené jadro umožňuje namontovať transformátor bez rozpojenia existujúceho vodiča, čo je praktické pri dodatočnej inštalácii merania. Sekundárny výstup 5 A je vhodný pre elektromery a systémy monitorovania energie, napríklad Eastron SDM630 MCT Modbus.
