Chytrý solárny menič Antik Water Heater PWH 01 V3+ poskytuje efektívne priame napájanie bojlera zo slnečnej energie. Nová vylepšená VERZIA 3+ (3. generácia) úspešného modelu V2 teraz obsahuje dva AC výstupy a naddimenzované prepínacie relé 40A.

Menič umožňuje nastavenie výkonu v rozmedzí 2 000 – 3 000 W. Je navrhnutý pre vstupné napätie 0 až 400 V DC / 16A max., čo je optimalizované pre prevádzkové napätie vykurovacej patróny bojlera. Vďaka tomu, že bojler funguje ako čistá ohmická záťaž, je výkon efektívne využívaný takmer od prvého vyrobeného wattu.

Toto riešenie je ideálne z hľadiska ekonomiky a techniky pre priamy fotovoltický ohrev bojlera bez potreby veľkých, ťažkých a nákladných technológií. Pre pohodlné ovládanie a nastavenie meniča je k dispozícii bezplatná aplikácia ANTIK Smart Home (pre Android a iOS).

Podľa nastaveného režimu napája zariadenie priamo bojler z produkcie solárnych panelov bez zbytočných strát.

Dôležitá systémová zmena:

Antik Water Heater V3+ je vybavený novým firmwarem verzie 1.31, ktorý zlepšuje funkčnosť zariadenia. Naša verzia „V3+“ obsahuje najnovšiu hardvérovú revíziu, ktorá rieši občasné problémy verzie V3 na druhom výstupe.

• Vylepšená komunikácia s aplikáciou a pridanie novej funkcie
• Nové systémové nastavenie na ochranu pred nechceným stlačením tlačidiel na displeji
• Displej sa po niekoľkých sekundách nečinnosti automaticky vypne, odpojí všetky tlačidlá a prejde do režimu spánku
• Na aktiváciu uspaného displeja je teraz potrebné stlačiť obe šípky na meniči súčasne
• Podpora pre Českú, Slovenskú a Anglickú ponuku
• Od 22.7.2024 – verzia 1.34 – zlepšená stabilita pripojenia k Wi-Fi
• DARČEK: Voucher na internetovú televíziu Antik TV na 6 mesiacov ZADARMO

MPPT Regulátor Antik Water Heater V3+

Efektívny spôsob využitia fotovoltaiky pre domácnosti a chaty s najrýchlejšou návratnosťou – taký je fotovoltaický ohrev vody.

Stačí namontovať fotovoltaické panely na strechu a pripojiť regulátor ANTIK PV Water Heater k vášmu aktuálnemu bojleru na teplú vodu. Regulátor Antik Water Heater PWH 01 V3+ je z výroby nastavený na výkon 2kW a v menu meniča je možné nastavovať a zvyšovať výkon po 50 W až do celkového výkonu 3kW a to aj vďaka aktívnemu smart chladeniu s ventilátorom. Ventilátor má riadené otáčky – pri teplote 40 °C sa začne točiť na minimálnych otáčkach, pri 60 °C prejde na maximálne otáčky. Pokiaľ teplota ďalej stúpa, začne sa obmedzovať výkon. K regulátoru je dodávaný teplotný snímač, ktorý umožňuje nastaviť konečnú teplotu vody podľa vašich potrieb.

Antik Water Heater podporuje technológiu MPPT (Maximum Power Point Tracking) – v pravidelných intervaloch striedač prehľadáva kompletnú charakteristiku panelov a pokiaľ sa objavia dva body, kde by MPPT mohlo pracovať, vyberie ten s vyšším výkonom. Toto je vhodné napríklad v prípade čiastočného zatienenia panelov. Systém nevyžaduje žiadny výrazný zásah do akumulačného zásobníka a je možné ho ovládať a sledovať pomocou mobilnej aplikácie.

Hlavné vlastnosti

• Automatické prepínanie medzi fotovoltaikou (FV) a sieťou s prioritou FV ohrevu
• Dva invertorové výstupy + teplotný snímač
• Možnosť zálohy ohrevu zo siete 230V
• Vzdialené ovládanie cez WiFi s bezplatnou aplikáciou Smart Home
• Okamžité zobrazenie hodnôt napätia, prúdu a výkonu panelov
• Graf výkonu a teploty vody s ročnou históriou
• Monitoring teploty vody v bojleri na diaľku
• Voliteľný výkon meniča 2 000 – 3 000 W
• Meranie teploty vody v bojleri/zásobníku
• Možnosť zdieľania zariadenia s iným užívateľom
• Prehľadné užívateľské rozhranie
• Vzdialená aktualizácia firmvéru
• Denná vyrobená energia
• Smart chladenie pre zvýšenie výkonu až na 3kW

Zapojenie ohrevu vody s fotovoltaickým meničom:

Ak ohrievate vodu klasickým akumulačným bojlerom, stačí ho doplniť o menič na ohrev vody , na ktorý sa priamo napojí 5 az 7ks fotovoltaických panelov a 8 mesiacov v roku ohrievate vodu zadarmo. V prípade nepriaznivého počasia sa ohrev prepne automaticky

3 prevádzkové režimy

• FVE (PV) režim – funkcia, kedy je využívaná iba energia solárnych panelov.
• Sieť (AC) režim – funkcia, kedy je využívaná energia iba z rozvodnej siete.
• AUTO režim – funkcia, kedy zariadenie pracuje úplne autonómne a môže zaistiť dostatok teplej vody po celý rok.

Celkový výkon panelov by mal byť cca zhodný alebo vyšší ako je príkon špirály v bojleri. Je dôležité nepreťažovať špirálu vysokým napätím.

Pri nižšom výkone bude všetko fungovať tiež, ale zníži sa šanca na plné nahriatie čisto z panelov v zatiahnutých dňoch. Obzvlášť potom v zimnom období.

Počet panelov (zapojené v sérii/za sebou) voľte taký, aby panely v súčte poskytovali približne napätie špirály.

Maximálne napätie panelov (Vmax) bez zaťaženia (napätie naprázdno – Voc) nesmie ani v mraze, kedy je napätie znateľne vyššie, prekročiť maximálne dovolené vstupné napätie meniča!

Mobilná aplikácia ANTIK Smart Home

Aplikácia Antik SmartHome je voľne k dispozícii pre operačné systémy Android a iOS . Stiahnuť si ju môžete z Google Play pre systém Android alebo z Apple App Store pre systém iOS.

Čo uvidím v aplikácií?

• Okamžité hodnoty napätia, prúdu a výkonu panelu
• Teplotu vody v kotli / zásobníku
• Teplota zariadenia
• Denne vyrobená energia
• Celková vyrobená energia
• Graf výkonu a teploty vody s ročnou históriou
• Aktuálny prevádzkový režim (sieť, solárna energia, vypnuté )

Servis:

• Zdieľanie zariadenia s iným užívateľom
• Vzdialená aktualizácia firmvéru v zariadení

Čo nastavím v aplikácií?

• Obmedziť maximálny výkon
• Nastavenie požadovanej teploty vody
• Nastavte čas prepnutia ohrevu na 230V
• Zapnutie/vypnutie meniča

Na stiahnutie:

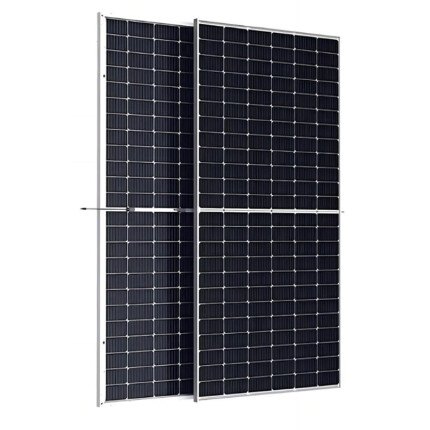

Koľko fotovoltaických panelov potrebujem?

Pri výbere fotovoltaických solárnych panelov dodržte niekoľko zásad . Pokiaľ budete vyberať typ a počet panelov, tak keď budete mať menej panelov tak s väčším napätím, keď viac panelov tak s nižším napätím. Pozor – nepodceňujte ochranu prepätím, odpojovač DC, poistkovú ochranu a uzemnenie.

Celkový výkon panelov by mal byť cca zhodný alebo vyšší ako je príkon špirály v bojleri. Je dôležité nepreťažovať špirálu vysokým napätím.

Pri nižšom výkone bude všetko fungovať tiež, ale zníži sa šanca na plné nahriatie čisto z panelov v zatiahnutých dňoch. Obzvlášť potom v zimnom období.

Počet panelov (zapojené v sérii/za sebou) voľte taký, aby panely v súčte poskytovali približne napätie špirály.

Maximálne napätie panelov (Vmax) bez zaťaženia (napätie naprázdno – Voc) nesmie ani v mraze, kedy je napätie znateľne vyššie, prekročiť maximálne dovolené vstupné napätie meniča!

Technická špecifikácia:

Balenie obsahuje:

• ANTIK Water Heater PWH 01 V3
• Držiak na stenu a skrutky na uchytenie
• Teplotný snímač s káblom – dĺžka 3 metre
• Zásuvka 230V s káblom – dĺžka 1 meter
• Vidlica 230V s káblom – dĺžka 1 meter
• Darčekový kupón na sledovanie 6 mesiacov zadarmo
• CZ manuál
