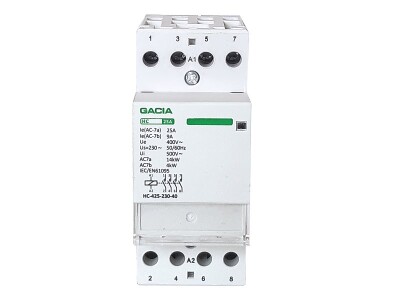

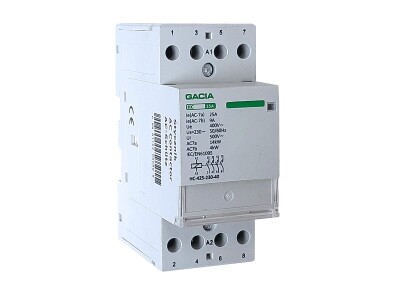

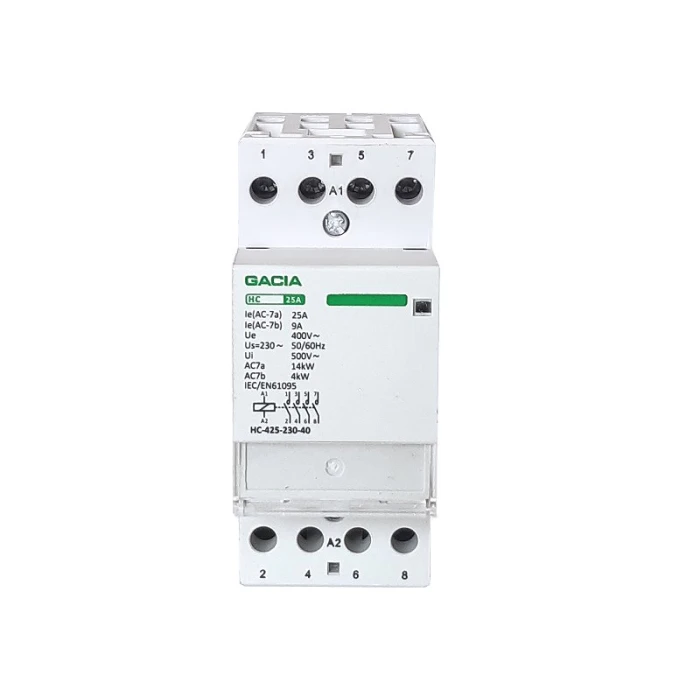

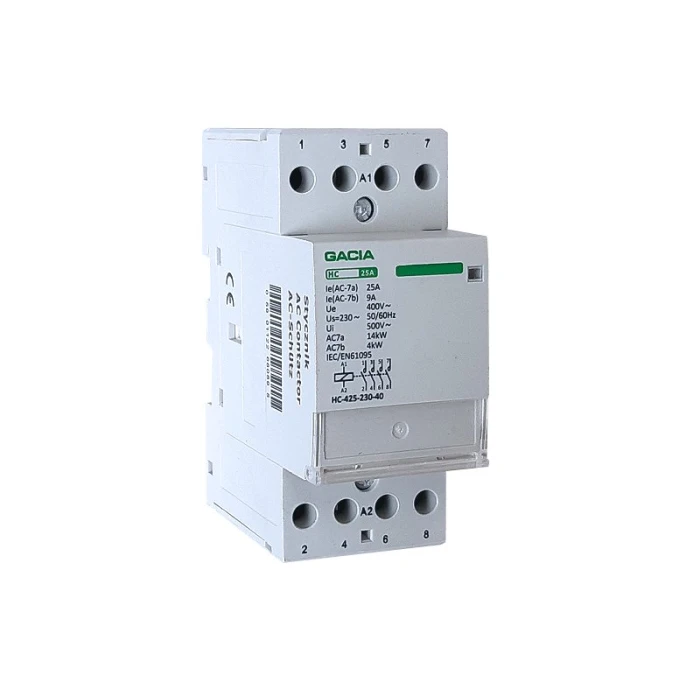

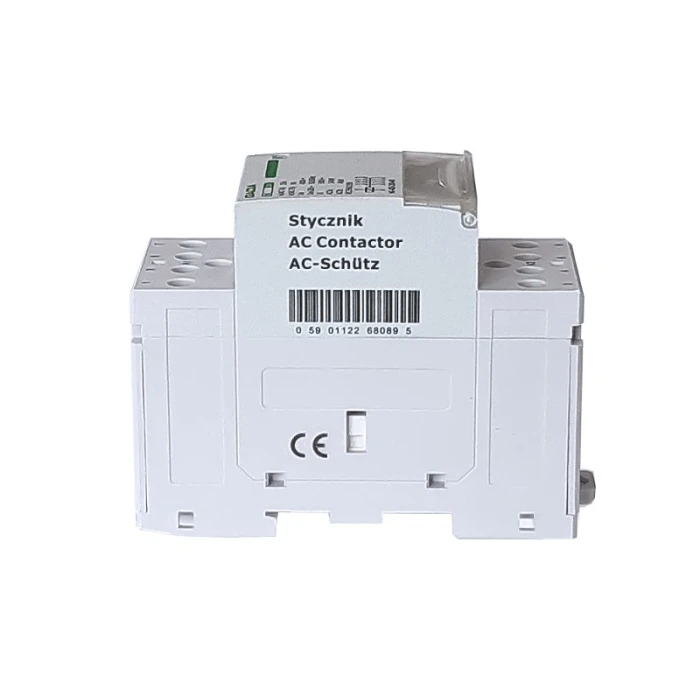

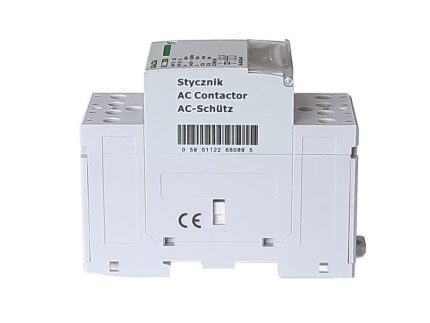

Stýkač GACIA 4P, 25A, 230V na DIN lištu

Kvalitný inštalačný stýkač VCX GACIA konštruovaný na prevádzkové napätie 230 – 400 V a menovitý prúd 25 A . Ľahko nainštalujete do domových aj priemyselných rozvádzačov. Pracovná frekvencia je 50/60 Hz a vďaka svojej montážnej hĺbke je vhodný pre zapustenú montáž. Pozíciu spínacieho obvodu signalizuje optickým indikátorom na prednej strane. Používa sa predovšetkým na spínanie a ovládanie osvetľovacích zariadení, kúrenia, vetrania, ohrievačov vody, čerpadiel a iných jednotiek domových inštalácií.

Technické parametre

• Menovitý prúd – Ie (AC-7a): 25A
• Menovité prevádzkové napätie Ue: 400V
• Prevádzkové kontaktné napätie Ui: 500V
• Napájanie cievky: 230V
• Frekvencia prúdu: 50/60 Hz
• Menovitý výkon : 14kW
• Druh prevádzkového napätia: AC

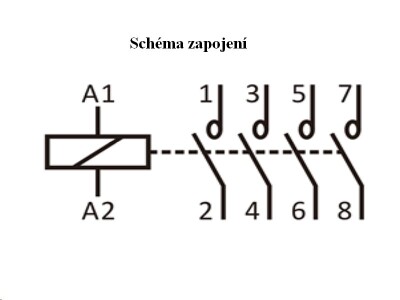

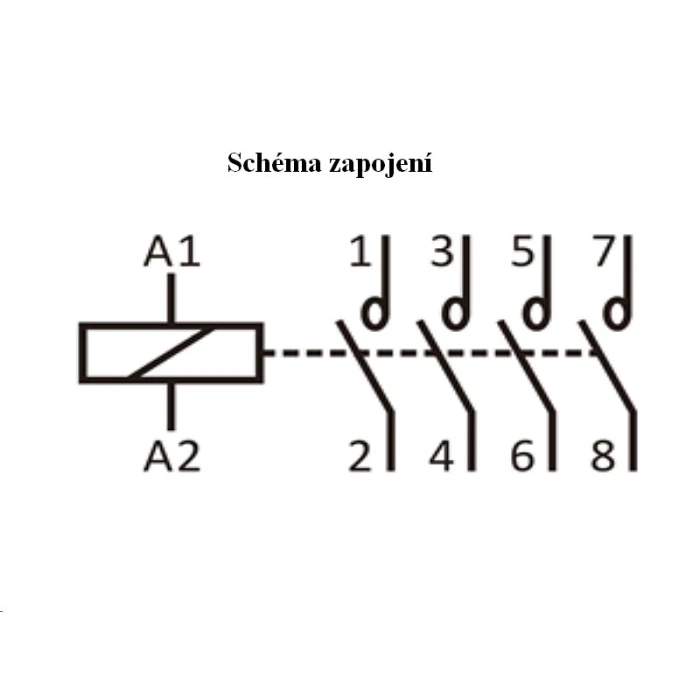

• Počet zapínacích kontaktov (NO – Normaly Open): 4
• Krytie: IP20
• IEC / EN norma: 61095
• Skladovacia teplota: -30 ° C až +70 ° C
• Pracovná teplota: -5 °C až +40°C
• Elektrická životnosť: 100 000
• Mechanická životnosť: 1 000 000
• Max. prierez drôtov: 25 mm2
• Uťahovací moment svorky: 3 Nm
• Umiestnenie kontaktov: NO – normálne otvorený kontakt
• Šírka: 2 moduly (36 mm)

Spínač elektrického mechanizmu , nastaviteľný iným spôsobom ako ručne, s jedinou kľudovou polohou pohyblivých kontaktov (NO, NO-pozitív), schopný zapínať, vypínať a prenášať prúd za normálnych prevádzkových podmienok obvodu, ako aj pri preťažení.

Modulárne stýkače HC sa používajú na ovládanie 1-fázových a 3-fázových systémov . Stykače HC je možné tiež použiť na ovládanie rôznych systémov, napr. osvetlenie, vykurovanie, vetranie atď.

Sú v súlade s normou IEC/EN 61095 a sú vybavené ľahko čitateľným prevádzkovým indikátorom pre zvýšenie prevádzkovej bezpečnosti.

Modulárny stýkač HC smú inštalovať iba oprávnené osoby.

Pred inštaláciou odpojte napájanie.

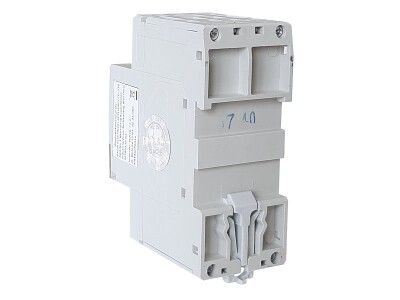

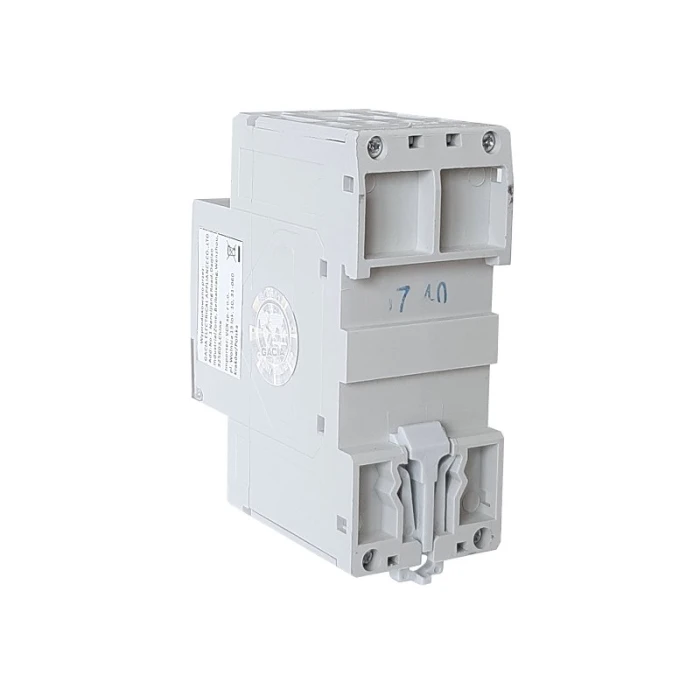

Modulárny stýkač HC umožňuje bezpečnú a jednoduchú montáž na lištu TH35 pomocou plastových svoriek.
