Technicky vyspelá prepäťová ochrana s plynovým iskriskom fungujúcim ako ochrana proti prepätiu triedy B a C. Je špičkovým a inovatívnym riešením ochrany pred bleskom pre fotovoltaické inštalácie.
88,50€ s DPH
Na Sklade - môžete mať 19.11.2026 - 24.11.2026
-
Doručenie zdarma od 99€ do 10kg
-
Férové ceny
-
Kvalita zaručená
-
Značkový tovar
Potrebujete pomoc s výberom?
Som tu pre vás. Kontaktujte ma alebo mi pošlite správu.
T1+T21000 V

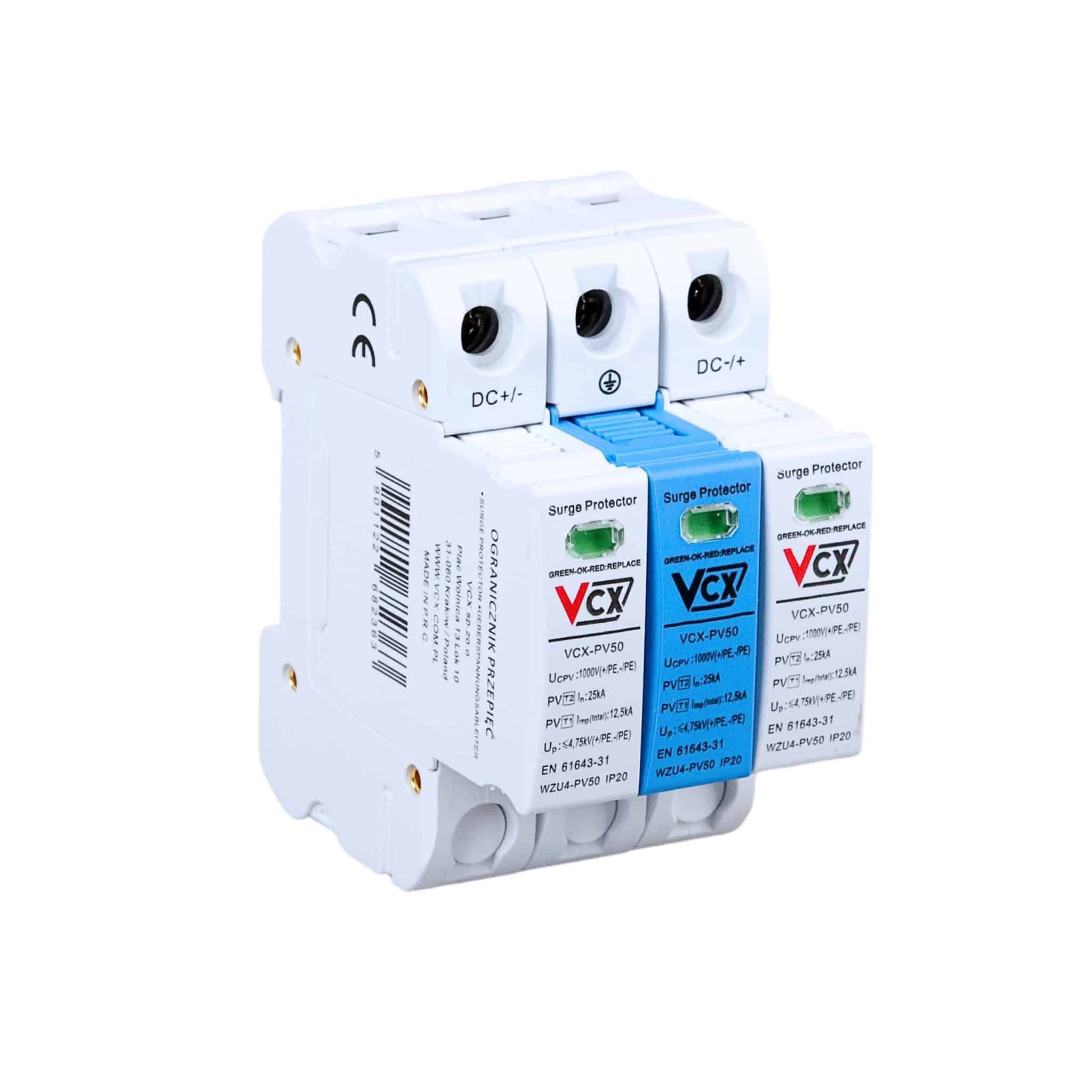

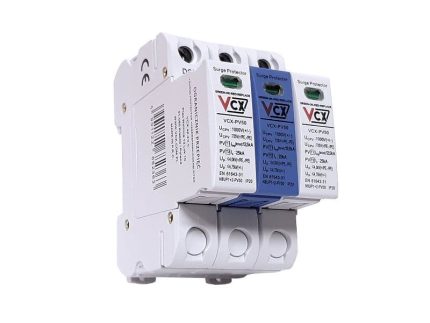

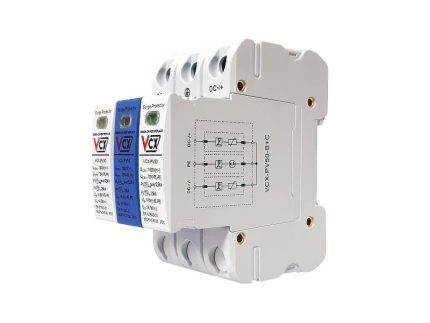

DC prepäťová ochrana VCX 50PV T1+T2 3P 1000 V DC, 12,5 kA
Prepäťová ochrana VCX pre fotovoltiku s varistormi (MOV) v moduloch DC+ a DC- a plynovým iskriskom (GDT) v module PE. Chráni ako zvodič triedy B aj C a eliminuje starnutie varistorov zvodovým prúdom.
1000 V
Un DC
50 kA
Imax (8/20)
12,5 kA
Iimp (10/350)
54 mm
šírka 3 pólov
KONŠTRUKCIA
MOV + GDT + MOV
| Špeciálny varistor s vysokým prietokom, plynová výbojka v module PE. | |
| Patentovaný systém výrezov, základňa v tvare Y. | |
| Vizuálny indikátor: zelená – ochrana, červená – bez ochrany. |
PARAMETRE
Hlavné hodnoty
| Un 1000 V DC, Uc 1060 V DC. | |
| In 25 kA, Imax 50 kA, Iimp 12,5 kA, Up < 4,75 kV. | |
| Šírka 18 mm na pól, 54 mm celkom; pripojenie do 35 mm². |
UPOZORNENIE
Montáž len s kvalifikáciou
Montáž a zapojenie smie vykonávať výhradne osoba s príslušnou elektrotechnickou kvalifikáciou.
FAQ
Časté otázky
Čo znamená zelený a červený indikátor?
Zelená – ochrana aktívna, červená – bez ochrany, modul treba vymeniť.
Prečo GDT v module PE?
Plynové iskrisko eliminuje starnutie varistorov vplyvom zvodového a prevádzkového prúdu.
POPIS PRODUKTU
DC Prepäťová ochrana VCX 50PV B+C T1T2 3P pre fotovoltiku 12,5kA s plynovým iskriskom
Technicky vyspelá prepäťová ochrana s plynovým iskriskom fungujúcim ako ochrana proti prepätiu triedy B a C. Je špičkovým a inovatívnym riešením ochrany pred bleskom pre fotovoltaické inštalácie.
Prepäťová ochrana pre fotovoltaiku, ktorá je vyrobená pomocou špeciálneho varistora s vysokým prietokom (MOV) a plynového iskriska (GDT). Použitie jedného alebo dvoch varistorov preto môže splniť štandardy, ktoré iní výrobcovia potrebujú na dosiahnutie viacerých varistorov. Použitím menšieho počtu varistorov sa zmenší veľkosť prepäťovej ochrany pre fotovoltaiku. Prepäťová ochrana je široká 18 mm/1 pól a celková šírka 3 pólov je iba 54 mm.

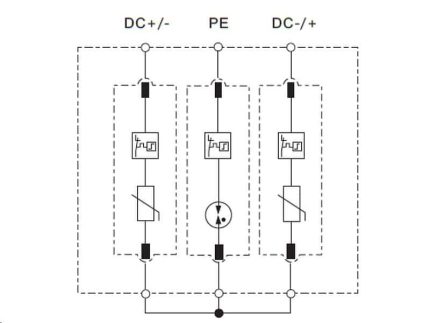

Prepäťová ochrana pre fotovoltiku je vybavená varistormi (MOV) v moduloch DC+ a DC- a plynovým iskriskom (GDT) v module PE, čo účinne eliminuje problém starnutia varistorov vplyvom tzv. zvodového prúdu a prevádzkového prúdu.
Vlastnosti:
• Špeciálny varistor s vysokým prietokom.
• Plynová výbojka (GDT) v module PE.
• Patentovaný systém výrezov.
• Základňa v tvare písmena Y.
• Mimoriadne presná a pokročilá vnútorná štruktúra.
• Vyrobené technológiou varistor-iskriska (MOV+GDT+MOV).
Prepäťová ochrana DC je vybavená varistormi (MOV) v moduloch DC+ a DC- a plynovým iskriskom (GDT) v module PE, čo účinne eliminuje problém starnutia iskriska vplyvom tzv. zvodového prúdu a prevádzkového prúdu. Prepäťová ochrana pre fotovoltiku VCX je vybavená vizuálnym indikátorom prevádzky (zelená – ochrana, červená – bez ochrany).
Parametre
| Hmotnosť | 0,2 kg |
|---|---|
| Impulzný prúd | Iimp(10/350) 12,5kA |
| Maximálny prúd | Imax(8/20) 50 kA |
| Maximálne napätie | Un 1000V DC |
| Výrobca | VCX |
| Trieda ochrany | T1 T2 (B+C) |
| Počet pólov | 3 |
| Ochranný prvok | MOV + GDT + MOV |
| Max. prevádzkové napätie Uc | 1060 V DC |
| Skúšobný prúd In (8/20) | 25 kA |
| Napäťová ochranná úroveň Up | < 4,75 kV |
| Max. prierez pripojenia | 35 mm² |

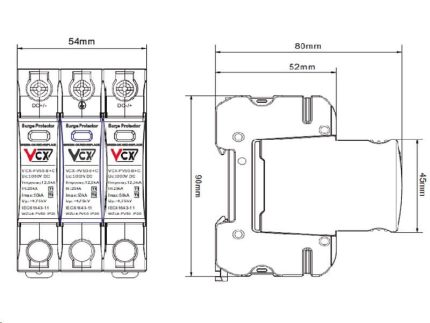

| Šírka zvodiča | 18 mm/pól, 54 mm celkom |
| Prevádzková teplota | −30 až +50 °C |
| Teplota skladovania | −30 až +70 °C |
| Krytie | IP20 |
