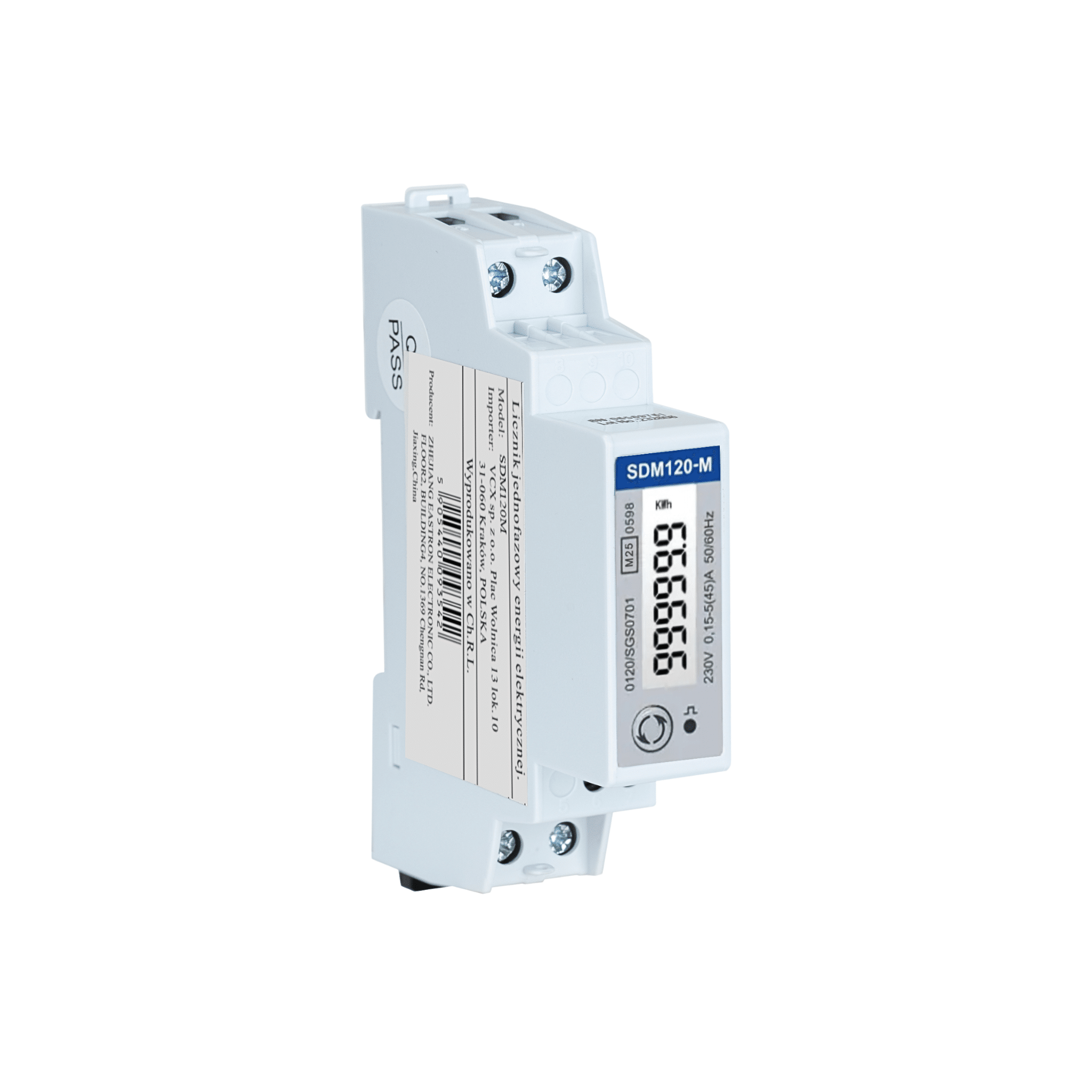

Jednofázový elektromer VCX SDM120M MID Modbus 45 A
Jednofázový elektromer VCX SDM120M MID umožňuje priame meranie prúdu až do 45 A, obojsmerné meranie energie a sledovanie základných parametrov elektrickej siete. Vďaka RS485 Modbus RTU, dvom impulzným výstupom a montáži na DIN lištu je vhodný na monitoring spotreby aj dodávky energie vo fotovoltických a ďalších jednofázových systémoch.
55,20€ s DPH
Dostupné na objednávku do 3 – 5 dní
Doručenie
Či už klasické zásielky, ktoré prepravíme kuriérom GLS, alebo paletové a väčšie zásielky nad 2m, ktoré prepravíme spoločnosťou TopTrans, alebo vám viac vyhovuje osobný odber? U nás si vyberiete doručenie, ktoré najviac vyhovuje vašim potrebám a plánom. Aké sú všetky možnosti dopravy?
Výhody nákupu
-
Doručenie zdarma od 99€ do 10kg
-
Férové ceny
-
Kvalita zaručená
-
Značkový tovar
Podrobnosti
Potrebujete pomoc s výberom?
Som tu pre vás. Kontaktujte ma alebo mi pošlite správu.
MIDMODBUS
MIDMODBUS

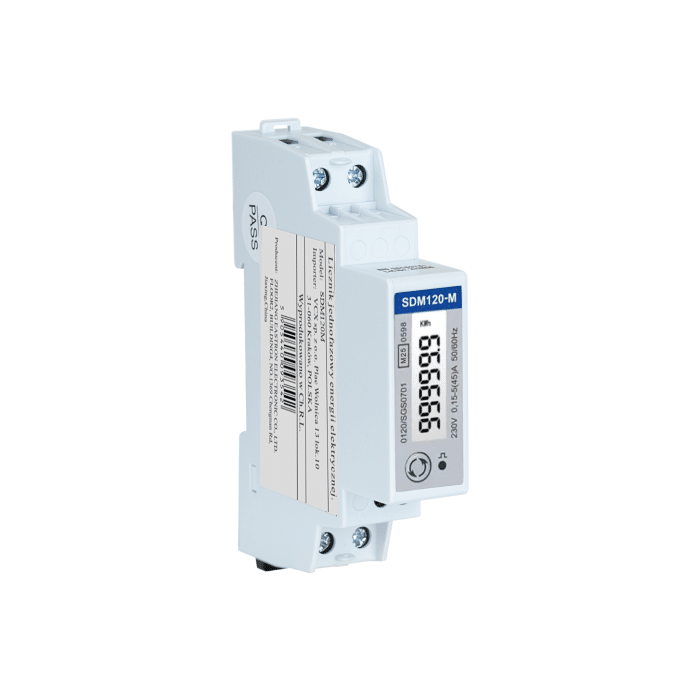

Jednofázový elektromer VCX SDM120M MID Modbus 45 A
Elektromer na priame meranie energie v jednofázovej sieti do 45 A bez prúdových transformátorov. Meria obojsmerne – import aj export – a dáta posiela cez RS485 Modbus RTU.
45 A
priame meranie
import/export
obojsmerné meranie
RS485
Modbus RTU
1 modul
DIN 35 mm
MERANIE
Čo meria
 |
Činnú a jalovú energiu, napätie, prúd, výkony, účinník a frekvenciu. |
|
Import aj export – vhodné pre jednofázovú fotovoltiku. |
|
MID, trieda B alebo C podľa EN 50470-3:2022. |
PRIPOJENIE
Komunikácia
|
RS485 / Modbus RTU na diaľkové čítanie. |
|
2 impulzné výstupy, jeden konfigurovateľný. |
|
Podsvietený LCD displej. |
FAQ
Časté otázky
Potrebujem prúdové transformátory?
Nie, do 45 A meria priamo.
Meria aj export do siete?
Áno, obojsmerne – import aj export.
Ako sa číta na diaľku?
Cez RS485 Modbus RTU.
POPIS PRODUKTU
Jednofázový elektromer s Modbus a obojsmerným meraním energie
Jednofázový elektromer VCX SDM120M MID s rozhraním RS485 Modbus RTU je určený na priame meranie elektrickej energie a sledovanie základných parametrov jednofázovej elektrickej siete. Umožňuje priame pripojenie do obvodu s prúdom až 45 A, takže pri tomto rozsahu nie sú potrebné prúdové transformátory.
Elektromer meria činnú a jalovú energiu a zároveň sleduje napätie, prúd, činný, jalový a zdanlivý výkon, účinník a frekvenciu. Podporuje obojsmerné meranie, vďaka čomu dokáže zaznamenávať energiu odoberanú zo siete (import) aj energiu dodávanú do siete (export). To je praktické napríklad pri monitorovaní jednofázových fotovoltických systémov a spotreby elektrickej energie.
Vďaka komunikácii RS485 Modbus RTU je možné elektromer pripojiť k systému monitorovania alebo riadenia energie a údaje čítať na diaľku. K dispozícii sú aj dva impulzné výstupy, z ktorých jeden je konfigurovateľný. Zariadenie sa montuje na DIN lištu 35 mm a je vybavené podsvieteným LCD displejom.
Elektromer je schválený podľa MID a pre činnú energiu dosahuje triedu presnosti B alebo C podľa EN 50470-3:2022 vo verzii MID.
Hlavné výhody:
- jednofázové meranie elektrickej energie,
- obojsmerné meranie – import aj export energie,
- komunikácia RS485 / Modbus RTU,
- meranie činnej a jalovej energie,
- meranie napätia, prúdu, výkonu, účinníka a frekvencie,
- 2 impulzné výstupy,
- podsvietený LCD displej,
- schválenie podľa MID,
- vhodný na monitoring spotreby a dodávky energie, vrátane jednofázových fotovoltických systémov.
SDM120M umožňuje sledovať energiu odoberanú zo siete aj energiu dodávanú späť do siete, čo je užitočné pri monitorovaní jednofázovej fotovoltiky. Pri priamom meraní zvláda prúd až 45 A a údaje je možné prenášať cez RS485 Modbus RTU do nadradeného systému.
Parametre
| Hmotnosť | 0,3 kg |
|---|---|
| Rozmery | 1,8 × 6,4 × 11,8 cm |
| Výrobca | VCX |
| Menovité napätie | 230 V AC |
| Rozsah napätia | 176–276 V AC |
| Vstupný prúd | 0,15–5(45) A |
| Frekvencia | 50/60 Hz |
| Zapojenie | 1P2W |
| Presnosť činnej energie | trieda B alebo C (EN 50470-3:2022, MID) |
| Presnosť jalovej energie | trieda 2 (IEC 62053-23) |
| Komunikácia | RS485 / Modbus RTU |
| Impulzné výstupy | 2 |
| Max. údaj energie | 99 999,9 kWh/kVArh |
| Montáž elektromera | DIN lišta 35 mm |
| Rozmery | 18 × 118 × 64 mm |
| Krytie predného panela | IP51, len do interiéru |
| Kategória inštalácie | CAT II |
| Prevádzková teplota | −40 až +70 °C |
| Teplota skladovania | −40 až +80 °C |
| Relatívna vlhkosť | 0–95 % bez kondenzácie |
