100 A

priame meranie

Modbus RTU

RS485

trieda 1

činná energia

72 mm

šírka na DIN

MERANIE

Čo meria

	Napätie, prúd, frekvenciu, činný, jalový a zdanlivý výkon, účinník a energiu.
	Obojsmerne – energia zo siete aj do siete.
	Zapojenie 1P2W, 3P3W a 3P4W; 3 × 230/400 V AC, 50/60 Hz.
	Ib 10 A, Imax 100 A, Imin 0,3 A, štartovací prúd 0,4 % Ib.

PREVEDENIE

Komunikácia a montáž

	RS485 / Modbus RTU, 2 impulzné výstupy (jeden konfigurovateľný), 400 imp/kWh.
	LCD displej, montáž na DIN lištu, 72 × 100 mm.
	IP51 – do interiéru; −40 až +70 °C, vlhkosť 0–95 % bez kondenzácie, do 2000 m n. m.
	Samozhášavý plast UL94 V-0.

Potrebuje prúdové transformátory?

Nie, do 100 A meria priamo.

Meria aj export do siete?

Áno, meranie je obojsmerné – import aj export.

Ako komunikuje?

RS485, protokol Modbus RTU.

Môže byť vonku?

Nie, krytie IP51 je určené do interiéru.

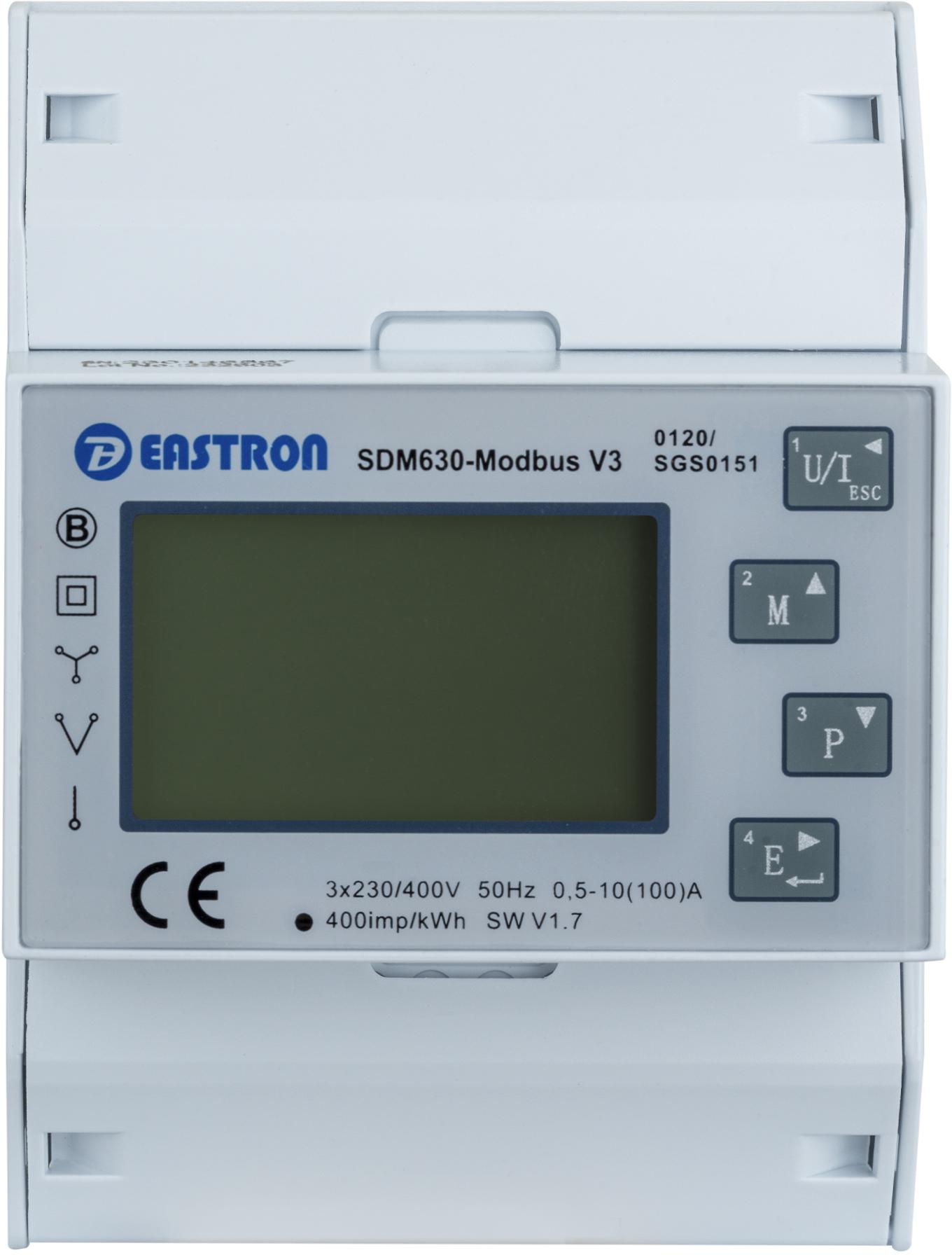

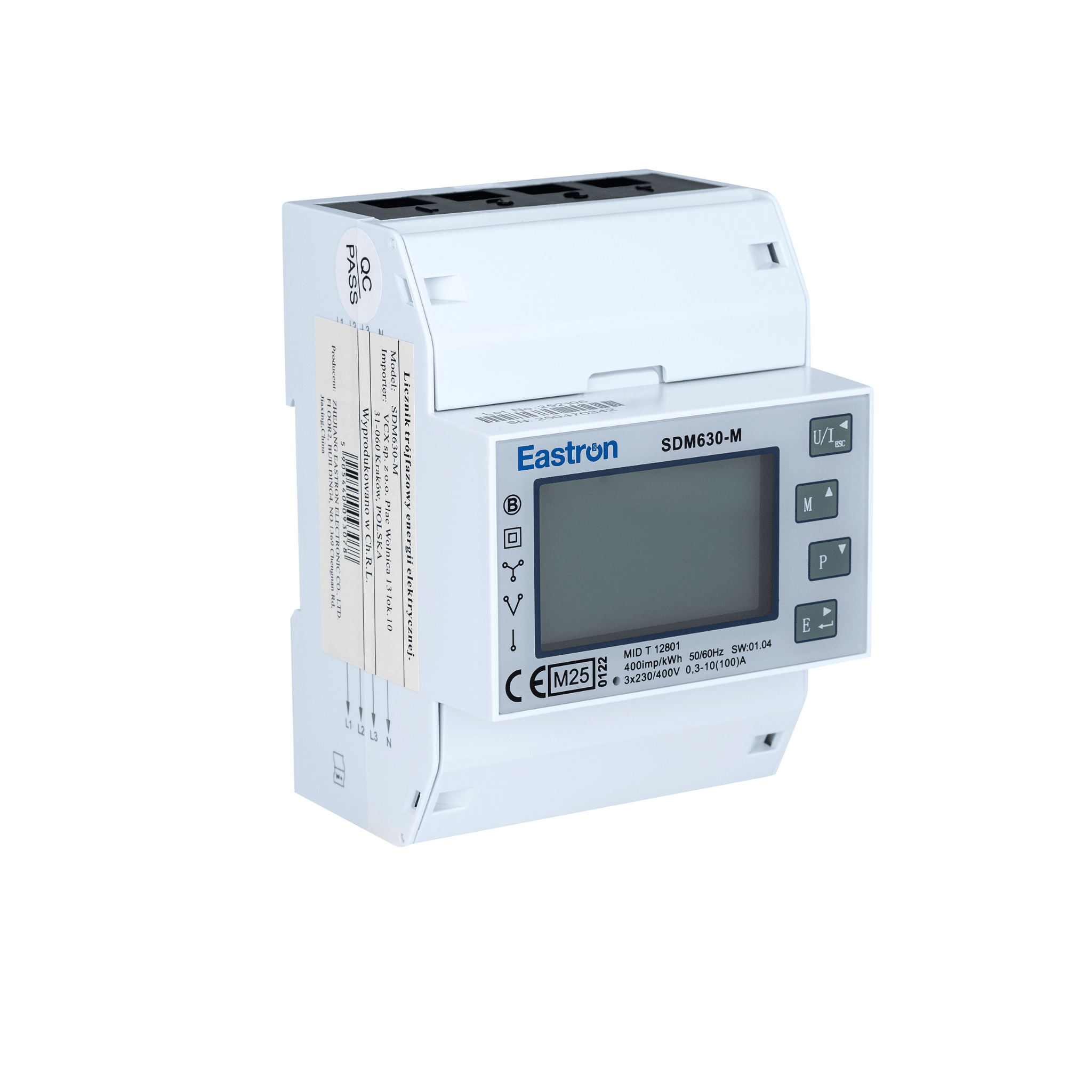

Trojfázový elektromer s Modbus a obojsmerným meraním energie

Trojfázový elektromer VCX SDM630M V2/V3 s rozhraním RS485 a protokolom Modbus RTU je určený na presné meranie a monitorovanie elektrickej energie v jednofázových aj trojfázových elektrických sieťach. Podporuje zapojenia 1P2W, 3P3W a 3P4W a umožňuje priame meranie prúdu až do 100 A bez použitia prúdových transformátorov (CT).

Elektromer meria a zobrazuje napätie, prúd, frekvenciu, činný, jalový a zdanlivý výkon, účinník a elektrickú energiu. Podporuje obojsmerné meranie, takže umožňuje sledovať energiu odoberanú zo siete (import) aj energiu dodávanú do siete (export), čo je praktické najmä pri fotovoltických systémoch.

Vďaka rozhraniu RS485 Modbus RTU je možné údaje z elektromera prenášať do nadradeného systému monitorovania alebo riadenia energie. Zariadenie je určené na montáž na DIN lištu a disponuje dvoma impulznými výstupmi, pričom jeden z nich je konfigurovateľný.

Hlavné výhody:

• trojfázové meranie elektrickej energie,
• obojsmerné meranie – import aj export energie,
• komunikácia RS485 / Modbus RTU,
• meranie činného, jalového a zdanlivého výkonu,
• meranie napätia, prúdu, frekvencie a účinníka,
• dva impulzné výstupy, z toho jeden konfigurovateľný,
• montáž na DIN lištu,
• vhodný na monitoring energie vo fotovoltických a ďalších elektrických systémoch.
