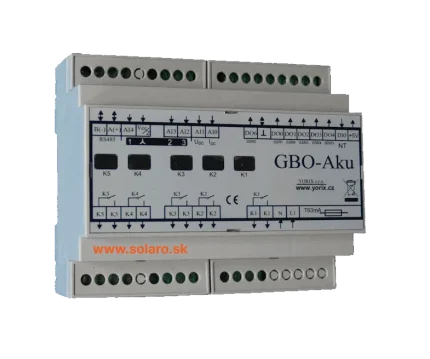

Regulátor prebytkov GBO-Aku (1f)

Name: Regulátor prebytkov GBO-Aku (1f)
SKU: 00550
Price: 289.00 EUR
Availability: InStock

Riadiaca jednotka GBO-Aku pre plynulú reguláciu prebytkov z fotovoltaickej elektrárne. Plynulá regulácia prebytkov pomocou až 6 externých SSR relé. Skoková regulácia až 5 externých relé/stýkačov. Vyťažovač prebytkov zaručí rýchlu návratnosť investície do fotovoltaiky. Oproti GBO-Aku (3f) má tento regulátor naviac zaletovaný prúdový snímač priamo na plošnom spoji.

289,00€ s DPH

Dostupné - môžete mať 21.11 - 29.11

Doručenie

Či už klasické zásielky, ktoré prepravíme kuriérom GLS, alebo paletové a väčšie zásielky nad 2m, ktoré prepravíme spoločnosťou TopTrans, alebo vám viac vyhovuje osobný odber? U nás si vyberiete doručenie, ktoré najviac vyhovuje vašim potrebám a plánom. Aké sú všetky možnosti dopravy?

Výhody nákupu

Doručenie zdarma od 99€ do 10kg
Vrátenie tovaru zdarma do 14 dní
Férové ceny

Kvalita zaručená
Značkový tovar
Cenová garancia

Podrobnosti

Katalógové číslo: 00550

Pridať do nákupného zoznamu

Popis
Recenzie (0)

Regulátor / vyťažovač prebytkov GBO-Aku (1f)

GreenBono je skvelým doplnkom každej fotovoltaickej elektrárne s batériami, aj bez nich. Zabezpečuje, aby bola vaša zostava vždy vyťažená a nepracovala na minimálny výkon.

Často sa stáva, že batérie sú nabité, v dome je dostatok energie a fotovoltická elektráreň okamžite začne obmedzovať výkon, pretože nemá kam dodávať energiu. V takýchto prípadoch vám pomôže vyťažovač prebytkov GreenBono AKU, ktorý hneď po nabití batérií plynulo presmeruje energiu napríklad do elektrického kotla, akumulačnej nádrže, ohrievača bazéna atď.

Regulátor "GBO-Aku" je navrhnutý tak, aby dosiahol maximálne možné využitie vlastnej vyrobenej elektriny aj s kombináciou virtuálnej batérie a to tým že prebytky nespotrebovanej energie automaticky presmeruje na ohrev vody v bojleri/ zásobníku a pomôže vám spotrebovať čo najviac vyrobenej elektriny na mieste. Môže byť použitý nielen ako wattový router pre elektrárne pripojené k sieti, ale aj ako "vyťažovač" pre hybridné, ostrovné a mikrosieťové elektrárne.

Oproti GBO-Aku (3f) má tento regulátor prebytkov naviac zaletovaný prúdový snímač priamo na plošnom spoji.

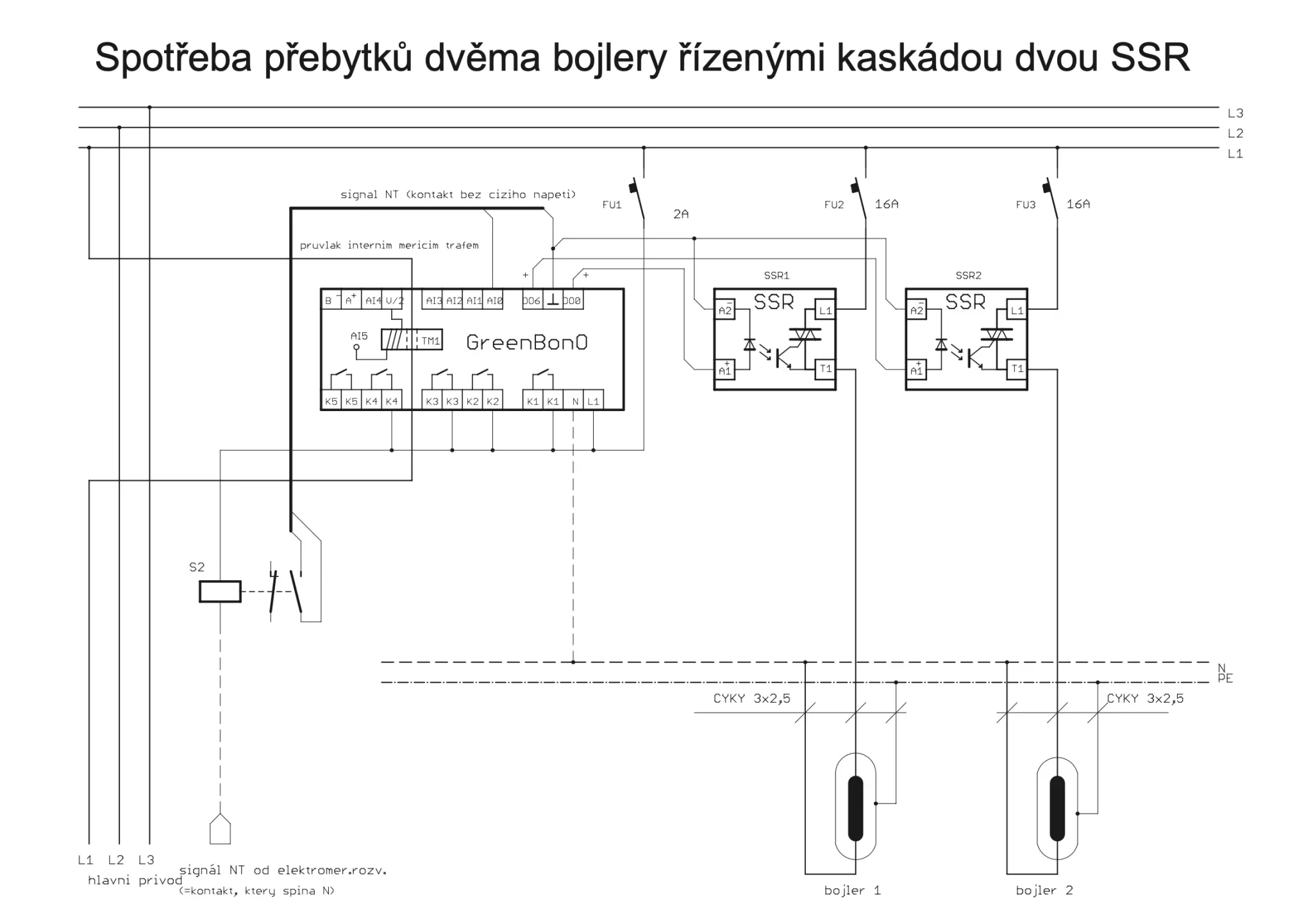

Schéma zapojenia:

GBO-Aku regulátor vie pracovať v režime "wattrouter" alebo "vyťažovač". Rozdiel medzi týmito dvoma režimami prevádzky je stručne vysvetlený v nasledujúcej tabuľke:

	Režim "Wattrouter"	Režim "vyťažovač"
Ak sa používa:	V miestach, kde sú prietoky do distribučnej siete. (FVE pripojená k elektrickej sieti, trvalo pracujúca v režime MPPT)	V miestach, kde neexistujú prietoky do distribučnej siete (ostrovný režim s hybridnou alebo ostrovnou FV elektrárňou, alebo režim on-grid so zákazom prietokov do siete, kde zákaz zabezpečuje menič).
Ako sa tam správa menič:	Z fotovoltaických panelov vyťaží maximum.	Berie z panelov len toľko, aby pokryl okamžitú spotrebu objektu.
Aká je úloha regulátora:	Zachytáva a využíva elektrickú energiu, ktorá by inak unikala do siete.	Prinúti menič aby z fotovoltaických panelov vyťažil maximum.

Napájecí napětí:	230V 50Hz (nutné je připojení na tu fázi, na kterou je vyvedena FVE)
Povolené napětí na svorkovnicích:	- horní svorkovnice (vedle LED diod): 5V DC - dolní svorkovnice (napájení regulátoru a kontakty relé): 250V 50Hz (jediná fáze na všech svorkách!)
bipolární analogové vstupy:	3 vstupy, rozsah {-2,5V ... +2,5 V DC} (proti svorce Vcc/2 ) 10 bit D/A převod, pro externí proudové transformátory + volitelně: jeden vestavěný proud. transformátor 0 ... 12A~ (pro jednofázovou verzi)
unipolární analogové vstupy:	2 vstupy, rozsah {0V ... +5,0 V DC} (proti svorce GND ) 10 bit D/A převod, pro snímače napětí a proudu baterie
digitální (dvoustavové) vstupy:	1 vstup 0/5V, (proti svorce GND ) pro načtení signálu NT bezpotenciálovým kontaktem
digitální výstupy pro plynulé řízení výkonu:	6 výstupů s řídícím signálem 5V/20mA: (pro externí SSR) firmwary trojkové řady podporují všech 6 SSR. První zveřejněná verze je 3.002 starší firmwary dvojkové řady (poslední=2.046) podporují pouze 3 SSR 1.) (standardně) pro SSR (solid state relay) se spínáním v nule (pulsní modulace), volitelně: spíná po jednotlivých, celých sinusových periodách (vždy obě půlvlny - bez ss.složky a vf.rušení, ale zdroj flikru) spíná po půlperiodách (menší flikr, ss.složka) spíná s v jednosekundových cyklech (kombinace tří stavů: vypnuto; každá druhá půlperioda; zapnuto) (nejpříznivější míra flikru při spínání v nule) 2.) nebo (pomocí firmwaru "phctrl") pro SSR s okamžitým spínáním (fázové řízení (*) - toto provedení nevytváří flikr, generuje ale vyšší harmonické) každý jeden výstup může ovládat 2 SSR doporučeného typu (s odběrem řídící elektrody 8,5mA/5V), a dokáže tak symetricky řídit 3-fázový spotřebič
reléové výstupy:	celkem 5 relé, každé se spínacím kontaktem 230V~/5A: 4 x relé pro postupné připojování zátěže 1 x relé (K5) s volitelnou funkcí: spínací hodiny, páté relé kaskády, nebo indikace přebytků
ostatní výstupy:	výstup +5V/20mA pro napájení proudového DC snímače

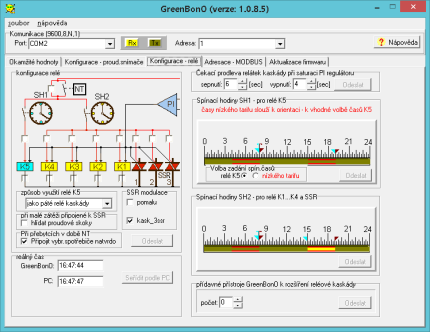

datové rozhraní pro komunikaci s PC:	RS485, protokol MODBUS, (9600,8,N,1)
regulace spotřeby přebytků z FVE:	prozatím je v prvním stupni každé fáze plynulé řízení příkonu 0 ... 100% (v jednofázové verzi až kaskáda tří plynule řízených spotřebičů), výhledově bude v prvním stupni každé fáze kaskáda dvou plynule řízených spotřebičů, v jednofázovém provedení kaskáda až šesti plynule řízených spotřebičů v dalších stupních připínání neregulovaných spotřebičů se současnou regulací v prvním stupni
galvanické oddělení: elektrická pevnost mezi elektronikou (5V DC - horní svorkovnice) a silovou částí (230v AC - dolní svorkovnice):	4kV 50Hz, 1 minuta
stupeň krytí (ČSN EN 60529):	IP 20
Doporučené prostředí (ČSN 33 2000-3):	třída AB4 (-5...40°C, 5...95% rel.vlhkosti)
Přípustné skladovací podmínky:	-15...70°C, 5...95% rel.vlhkosti
rozměry [mm] (š,v,hl):	105 x 95 x 59 (skříňka MODULBOX 6M)

Na stiahnutie

Schémy zapojenia

Manuál CZ

GBO AKU firmware
