FV DC/AC rozvodnica pre fotovoltiku, 2 stringy, typ 2, PV 1000DC
Rozvodná skriňa typ T2 (trieda C) určená pre fotovoltaiku a fotovoltaické inštalácie. Dva stringy. Ochrana FV inštalácií proti preťaženiu a účinkom skratov v DC a AC fotovoltaických systémoch.
245,00€ s DPH
Na Sklade - môžete mať 20.11.2026 - 25.11.2026
-
Doručenie zdarma od 99€ do 10kg
-
Férové ceny
-
Kvalita zaručená
-
Značkový tovar
Potrebujete pomoc s výberom?
Som tu pre vás. Kontaktujte ma alebo mi pošlite správu.
2 STRINGYT2

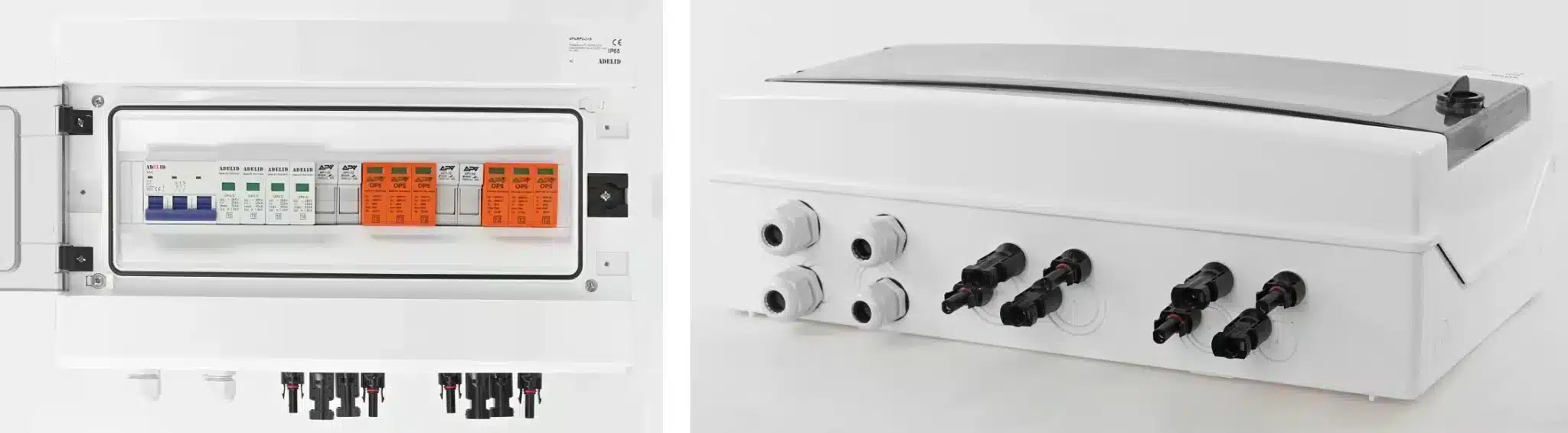

FV DC/AC rozvodnica ADELID, 2 stringy, typ 2
Plne zapojený fotovoltický rozvádzač pripravený na použitie: ochrana DC aj AC strany FV inštalácie proti prepätiu (typ 2), preťaženiu a skratu. Zapojený solárnymi káblami 6 mm² a vodičmi LGY, s konektormi MC4.
2 stringy
DC vstupy, MC4
3F 16 A
istič C16
IP65
krytie skrine
18
modulov
DC STRANA
DC ochrana
| 2× zvodič prepätia 3P, typ C (T2), Un 1000 V DC, Uc 1060 V DC, In 20 kA, Imax 40 kA; s vizuálnym indikátorom. | |
| 2× poistkový odpájač 2P 10 × 38, 1000 V DC, max. 32 A, s poistkovými vložkami gPV 16 A. | |
| Výmena poistky bez potreby odpojenia zariadenia. | |
| 8× konektor MC4. |
AC STRANA
AC ochrana
| Zvodič prepätia 4P, typ C (T2), Uc 385 V AC, In 20 kA, Imax 40 kA, Up < 1,2 kV. | |
| Istič 3P, charakteristika C, 16 A, 230/400 V AC, Icn 6 kA. |

SKRIŇA
Vlastnosti skrine
| Skriňa na vonkajšie použitie, 18 modulov, priehľadné dvierka, lišta TH35, pásik N+PE. | |
| Krytie IP65, biele prevedenie, povrchová montáž. | |
| Rozmery 435 × 260 × 138 mm (Š × V × H). |
UPOZORNENIE
Montáž len s kvalifikáciou
Montáž a zapojenie smie vykonávať výhradne osoba s príslušnou elektrotechnickou kvalifikáciou.
FAQ
Časté otázky
Je rozvádzač zapojený?
Áno, je plne zapojený a pripravený na použitie, s konektormi MC4.
Aký typ prepäťovej ochrany má?
Typ 2 (C) na DC aj AC strane.
Aké poistky obsahuje?
2× poistkový odpájač 2P 10 × 38 s vložkami gPV 16 A.
Aké má rozmery?
435 × 260 × 138 mm, 18 modulov, krytie IP65.
POPIS PRODUKTU
Fotovoltaická rozvodná skriňa, 2 stringy, 1000V DC, typ 2 – 385V AC, 16A 3F
Ochrana FV inštalácií proti preťaženiu a skratom v DC/AC fotovoltaických systémoch. Fotovoltaický rozvádzač plne zapojený, pripravený na použitie.
- ochrana T2 DC/AC
- Produkt je zapojený solárnymi káblami 6,00 mm2 a LGY podľa noriem.
- Rozvádzač má káblové vývodky a vyvedené konektory MC4.
- Možnosť bezpečnej výmeny opotrebovanej poistky bez potreby odpojenia zariadenia.
- Kryt fotovoltaického rozvádzača pre 18 modulov, povrchová montáž, krytie IP65, s priehľadnými dverami.
FV fotovoltaický rozvádzač pozostáva z:
- 1x rozvodná skriňa na vonkajšie použitie, 18 modulov, s priehľadnými dvierkami a pásikom N+PE , lišta TH35
- 2x poistkový odpájač 2P 10×38 1000V DC s dvomi poistkovými vložkami 16A
- 8x konektor MC4 pre rozvádzače
- 2x gumená čiapočka
Predprípravený fotovoltaický rozvádzač
Rozvodná skriňa je predpripravená na použitie pre fotovoltaické elektrárne.
- Určené pre vonkajšie použitie
- Biele prevedenie
- Jednoduchá inštalácia vďaka montážnej spone

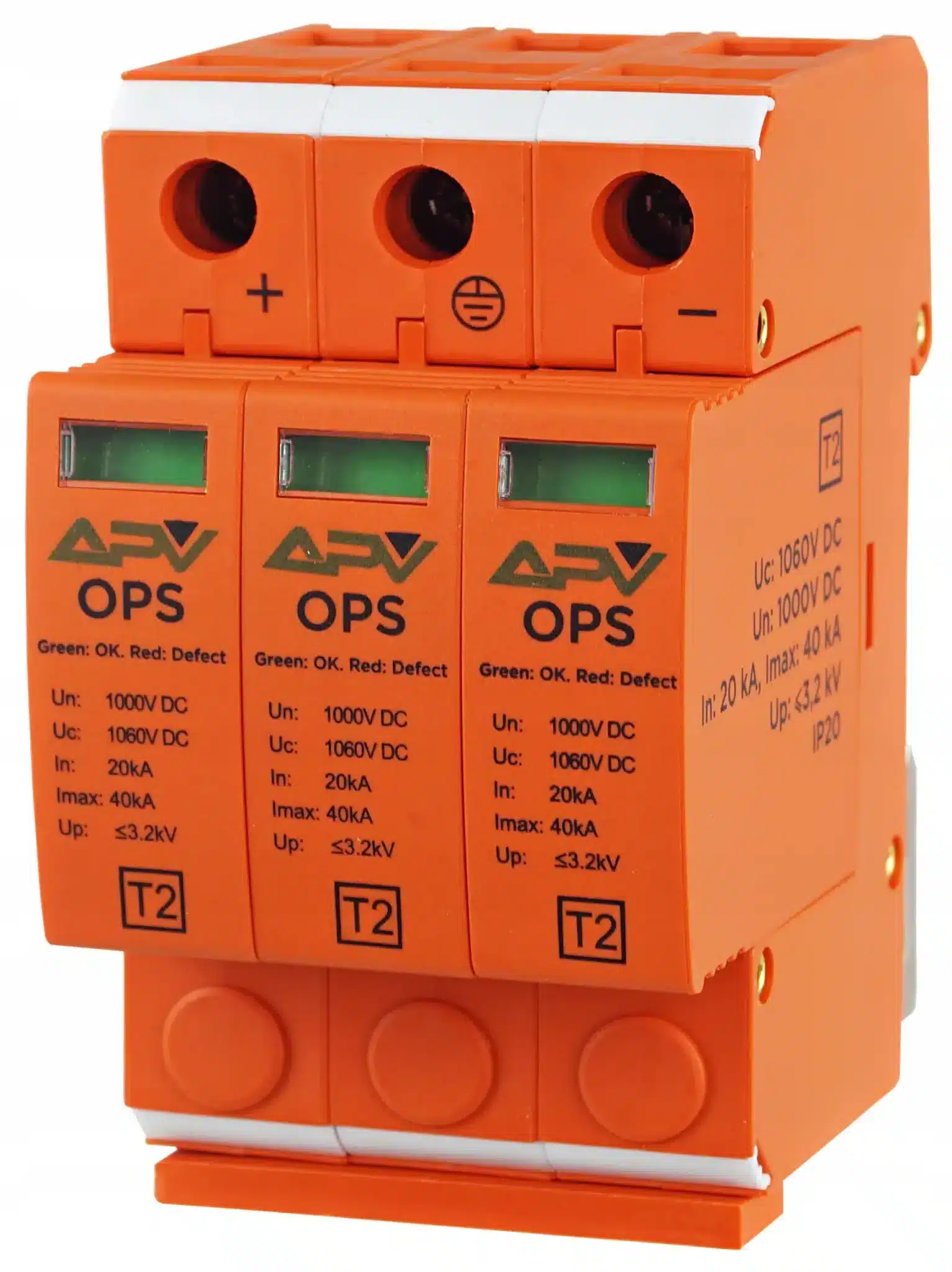

Charakteristika zvodičov prepätia 3P, typ C [T2], 1000V DC 6kA
Zvodiče prepätia T2 sa používajú na ochranu fotovoltaických inštalácií typu TN, TT, proti indukovaným napätiam, spínacím napätiam a vplyvom atmosférických faktorov. Sú vybavené vizuálnym indikátorom prevádzky (zelená – ochrana, červená – bez ochrany).
Obmedzovače majú vlastnosti, ktoré uľahčujú ich inštaláciu a prevádzku.
Charakteristika 4-pólového, 3-fázového zvodiča prepätia, typu 2.
Zvodič prepätia, bleskoistka alebo prepäťová ochrana je zariadenie určené na ochranu elektrických zariadení pred prechodnými prepätiami s obmedzením trvania a frekvencie následného prúdu.
Prepätia sa môžu vyskytnúť napríklad pri zapnutí alebo vypnutí nezaťaženého vzdušného vedenia alebo pri údere blesku do vzdušného vedenia, poškodiť môžu izoláciu a iné sieťové prvky.
Charakteristika poistkových odpájačov 2P 10×38 1000V DC
Poistkový odpájač vybavený dvoma poistkovými vložkami gPV. Na použitie vo fotovoltaických elektrárniach.
Vlastnosti :
- Ochrana obvodov proti prúdom vznikajúcim pri preťažení
- Ochrana obvodov proti skratu
- Trojfázový
CE certifikát
Schéma zapojenia – 2 stringy
Parametre
| Hmotnosť | 4,3 kg |
|---|---|
| Počet stringov | 2 |
| Typ DC ochrany | C (T2), 1000 V DC |
| Uc DC zvodiča | 1060 V DC |
| Typ AC ochrany | C (T2), 385 V AC, 4P |
| In / Imax zvodičov | 20 kA / 40 kA |
| DC poistky | 2× 2P 10 × 38, gPV 16 A |
| AC istič | 3P C16, 6 kA |
| Počet modulov skrine | 18 |
| Krytie | IP65 |
| Rozmery | 435 × 260 × 138 mm |
| Typ konektorov | 8× MC4 |
| Výrobca rozvádzača | ADELID |
| Poistková vložka | 10,3 × 38 mm, max. 32 A |
| Prevádzková teplota odpájača | −25 až +50 °C |
| Rozmery odpájača | 36 × 78 × 60 mm |
| AC istič – napätie a frekvencia | 230/400 V AC, 50/60 Hz |
| DC zvodič – prevádzková teplota | −30 až +50 °C |
| DC zvodič – prípojky | max. 35 mm² |
| DC zvodič – rozmery | 54 × 94 × 62 mm |
| Up AC zvodiča | < 1,2 kV |
