3×

panely v sete

25°

sklon panelov

240 cm

max. šírka panelu

Hliník

konštrukcia

4×

trojuholníky

KONŠTRUKCIA

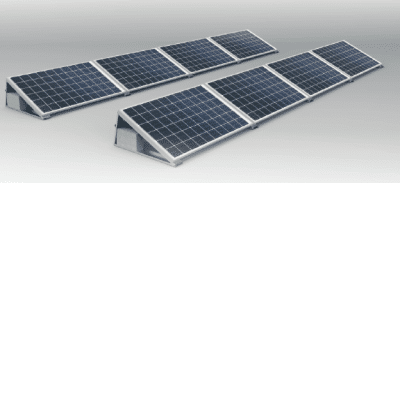

Na rovnú strechu aj na zem

Konštrukcia sa musí pevne pripevniť k streche. Pri použití na zemi sa odporúčajú vhodné betónové dosky, ku ktorým sa konštrukcia priskrutkuje alebo ktorými sa zaťaží tak, aby vydržala zaťaženie vetrom a zabezpečila stabilitu panelov.

Pozor: konštrukcia nie je určená na zaťažovanie. Je potrebné ju uchytiť o pevný a dostatočne ťažký podklad.

OBSAH

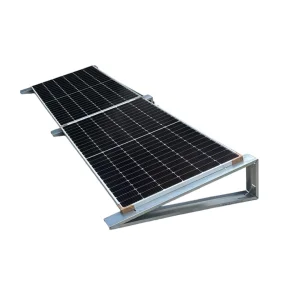

Konštrukčný set obsahuje

	4× 25° Hliníkový trojuholník, 1200x1150x535mm
	2× Hliníkový profil 480cm
	2× Hliníkový profil 240cm
	4× bočná svorka, hliník, 30/35/40mm
	4× stredová svorka, hliník
	8× imbusová skrutka M8
	8× matica M8
	3× podložka na uzemnenie
	12× šesťhranná skrutka M10
	12× prírubová matica M10
	2× spojka profilov, hliník
	4× Záslepka profilu – šedá

Bočné svorky 30/35/40 mm – výšku rámu panelu uveďte do poznámky k objednávke.

MONTÁŽ

Dodávaná v demontovanom stave

	Dodáva sa v demontovanom stave, zmontuje sa na mieste.
	Konštrukciu je možné rozšíriť do šírky pre ďalšie panely.
	Vhodná pre rovné alebo mierne sklonené strechy a voľné priestranstvá (pozemná konštrukcia).
