typ B

aj vyhladené DC

40 A

menovitý prúd

30 mA

rozdielový prúd

4P

počet pólov

POUŽITIE

Kde je typ B potrebný

	Obvody napájajúce striedače a výkonové elektronické meniče.
	Fotovoltické systémy.
	Nabíjacie stanice pre elektromobily.
	Priemyselné zariadenia a veľké osvetľovacie systémy.

PARAMETRE

Elektrické charakteristiky

	Menovitý prúd In 40 A, menovitý rozdielový prúd IΔn 30 mA, 4 póly.
	Menovitá spínacia schopnosť 10 kA, menovité napätie 400 V, izolačné napätie 500 V.
	Výdržné impulzné napätie Uimp 4,5 kV, stupeň znečistenia 2.
	Elektrická životnosť 2000 cyklov, mechanická 4000 cyklov.

MONTÁŽ

Inštalácia a obsluha

	Montáž na lištu TH35, pripojenie aj hrebeňovými lištami.
	Vodiče do 25 mm², uťahovací moment svoriek 3 Nm.
	Indikátor prevádzkovej polohy a tlačidlo TEST – kontrola každých 30 dní.
	Prevádzka −30 až +50 °C, skladovanie −30 až +70 °C.

Prečo typ B pri fotovoltike?

Striedače a nabíjačky môžu generovať vyhladené DC rozdielové prúdy, ktoré chrániče typu AC alebo A nemusia zachytiť; typ B ich deteguje.

Koľko má pólov?

4 póly, menovitý prúd 40 A, rozdielový prúd 30 mA.

Ako často testovať?

Tlačidlom TEST každých 30 dní.

Aký prierez vodiča pripojím?

Maximálne 25 mm².

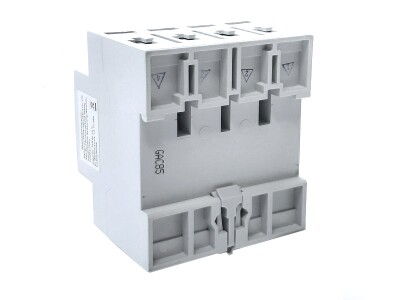

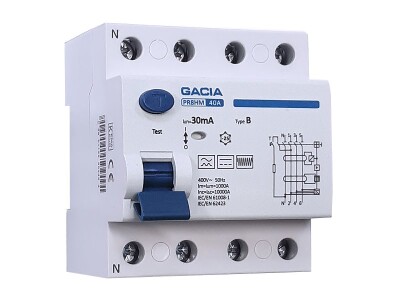

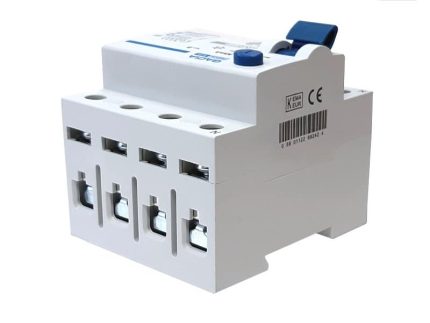

Prúdový chránič Gacia typ B, 40A, 30mA, 10kA

Prúdový chránič PR8HM typ B je špičkové ochranné zariadenie určené pre 3-fázové elektrické obvody striedavého prúdu 50/60 Hz s menovitým napätím 400 V a spínacím prúdom 40 A. Zabezpečuje maximálnu ochranu v situáciách, kde je možné očakávať výskyt vyhladených jednosmerných rozdielových prúdov, ktoré by bežné prúdové chrániče typu AC alebo A nedokázali detegovať. Vyhovuje normám IEC/EN 61008-1 a IEC/EN 64243.

Využitie

Prúdový chránič PR8HM typ B je navrhnutý pre:

• Ochranu obvodov napájajúcich striedače (výkonové elektronické meniče)
• Fotovoltaické systémy
• Nabíjacie stanice pre elektromobily a iné elektrické dopravné prostriedky
• Priemyselné zariadenia a veľké osvetľovacie systémy

Funkcie a vlastnosti

• Ochrana pred jednosmernými prúdmi: Detekuje vyhladené jednosmerné prúdy DC a nízke pulzačné prúdy, čím zaisťuje vysokú úroveň bezpečnosti.
• Univerzálnosť: Vhodný pre všetky inštalácie, kde môže dochádzať k nárastu DC prúdov nad 6 mA, čo je hranica bezpečnosti.
• Spoľahlivá ochrana: Chráni pred úrazom elektrickým prúdom, poškodením zariadení a znižuje riziko požiaru.
• Indikátor prevádzkovej polohy: Jasne čitateľný indikátor signalizuje stav zapnutia/vypnutia.
• Jednoduchá montáž: Upevnenie na DIN lištu TH35 a možnosť pripojenia pomocou hrebeňových líšt.
• Tlačidlo TEST: Umožňuje kontrolu funkčnosti chrániča, odporúča sa testovať každých 30 dní.

Prečo zvoliť prúdový chránič typu B?

Prúdový chránič typu B je nevyhnutný v moderných inštaláciách, kde sa používajú zariadenia ako meniče, fotovoltaické striedače či nabíjacie stanice. Tieto zariadenia môžu generovať vyhladené DC prúdy, ktoré môžu bežné chrániče typu AC vyradiť z činnosti. PR8HM typ B spoľahlivo reaguje na takéto prúdy a zabezpečuje ochranu aj v najnáročnejších podmienkach.
